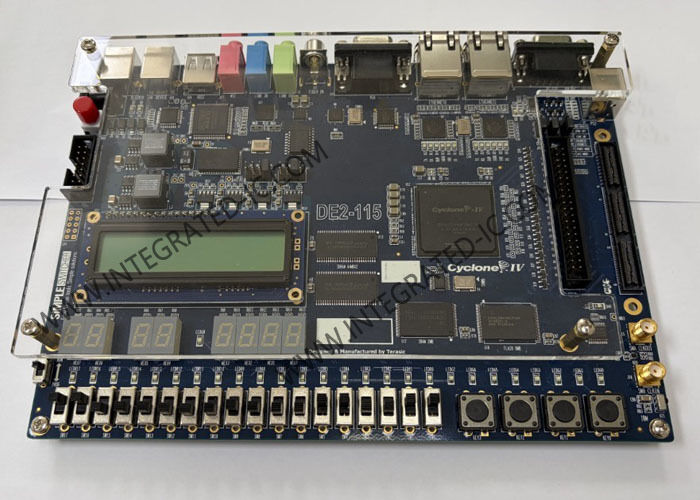

DE2-115 Soluciones Embebidas Kit de Desarrollo y Educación EP4CE115 Cyclone IV E FPGA
El Kit de Desarrollo y Educación FPGA DE2-115 presenta el dispositivo Cyclone IV E, diseñado para satisfacer la creciente demanda de soluciones versátiles de bajo costo en video móvil, voz, acceso a datos y aplicaciones de imágenes de alta calidad. Esta plataforma ofrece un equilibrio óptimo entre rentabilidad, consumo de energía y capacidades integrales de lógica, memoria y DSP.
Especificaciones del núcleo FPGA
Equipado con el dispositivo Cyclone EP4CE115, el DE2-115 ofrece 114,480 elementos lógicos (LE) - el más grande disponible en la serie Cyclone IV E - junto con hasta 3.9 Mbits de RAM y 266 multiplicadores. Esta configuración proporciona una funcionalidad superior y un consumo de energía reducido en comparación con los dispositivos Cyclone de la generación anterior.
Características principales
Dispositivo FPGA
- Cyclone® IV EP4CE115 FPGA
- 114,480 elementos lógicos (LE)
- 3,888 Kbits de memoria integrada
- 266 multiplicadores integrados de 18 x 18
- 4 PLL de propósito general
- 528 E/S de usuario
Configuración y Programación
- Dispositivo de configuración serie EPCS64
- Circuitería USB-Blaster integrada
- Soporte de configuración en modo JTAG y AS
Recursos de memoria
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8MB (4Mx16) Flash con modo de 8 bits
- 32Kbit EEPROM
Interfaz de usuario
- 18 interruptores y 4 pulsadores
- 18 LED rojos y 9 verdes
- Ocho pantallas de 7 segmentos
Audio y Pantalla
- Codificador/decodificador de 24 bits (CODEC)
- Conectores de entrada de línea, salida de línea y entrada de micrófono
- Módulo LCD de 16x2
Conectividad y Expansión
- Dos puertos Gigabit Ethernet con soporte 10/100/1000
- Tarjeta mezzanine de alta velocidad (HSMC) de 172 pines
- Conectores USB tipo A y B (compatible con USB 2.0)
- Puerto de expansión de 40 pines
- Conector de salida VGA con DAC triples de alta velocidad
- Conector serie DB-9 (RS232 con control de flujo)
- Conector PS/2 para ratón o teclado
- Zócalo para tarjeta SD con modo SPI y SD de 4 bits
Características adicionales
- Tres entradas de reloj de oscilador de 50MHz
- Conectores SMA para entrada/salida de reloj externo
- Módulo receptor de infrarrojos con control remoto
- Decodificador de TV (NTSC/PAL/SECAM) con conector de entrada de TV
- Entrada de CC de escritorio con reguladores de conmutación y reducción de tensión
Contenido del paquete
Placa Altera DE2-115, DVD Altera Complete Design Suite para Windows, CD del sistema DE2-115, Adaptador de CC de alimentación 12V/2A, Cable de programación USB, Dos conectores de 1 pin, Dos tiras de cable (negro y rojo), Seis soportes de silicona, Control remoto
