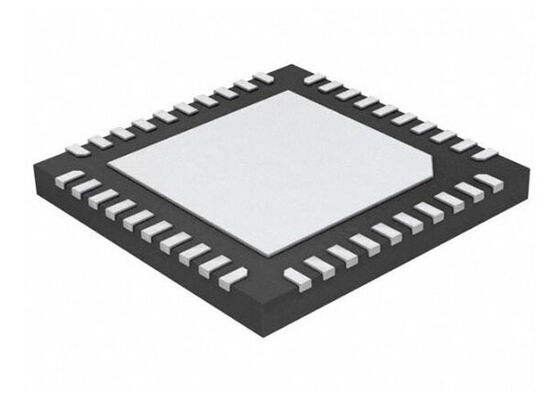

MP6536DU-LF Circuito integrado controlador de medio puente de 3 canales y 26V con 5.5A de corriente de salida, encapsulado QFN40

MP6536DU-LF Circuito integrado controlador de medio puente de 3 canales y 26V con 5.5A de corriente de salida, encapsulado QFN40
MP6536DU-LF Circuito integrado controlador de medio puente de 3 canales y 26V con 5.5A de corriente de salida, encapsulado QFN40

Ampliación de imagen :  MP6536DU-LF Circuito integrado controlador de medio puente de 3 canales y 26V con 5.5A de corriente de salida, encapsulado QFN40

Datos del producto:
Lugar de origen: CN
Nombre de la marca: Original Factory
Certificación: Lead free / RoHS Compliant
Número de modelo: MP6536DU-LF
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: Contact for Sample
Detalles de empaquetado: QFN-40
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: T/T, L/C, Western Union
Contacto

MP6536DU-LF Circuito integrado controlador de medio puente de 3 canales y 26V con 5.5A de corriente de salida, encapsulado QFN40

Descripción
Part Number: MP6536DU-LF Output Current: 5.5 A
Pd - Power Dissipation: 4.2 W Voltage - Supply: 5V ~ 26V
Rds On (Typ): 140mOhm LS + HS Operating Temperature: -40°C ~ 125°C (TJ)
Resaltar:

Controlador IC de 26 V

,

Controlador de medio puente de 3 canales

,

Chip de circuito integrado de corriente de salida 5.5A

Chip de circuito integrado MP6536DU-LF Controlador de medio puente de 3 canales IC QFN40
El MP6536DU-LF es un circuito integrado controlador de medio puente de 3 canales diseñado específicamente para controlar motores de CC sin escobillas de 3 fases. Este componente avanzado incorpora funciones de protección completas, incluyendo modo de apagado de baja corriente, modo de espera, protección contra subtensión de entrada, limitación de corriente, apagado térmico y salida de señal de indicación de fallo.
Especificaciones del producto
Parámetro Valor
Configuración de salida Medio puente (3)
Aplicaciones Motores de CC, Propósito general
Interfaz Lógica, PWM
Tipo de carga Capacitiva
Tecnología MOSFET de potencia
Rds On (Típ) 140mOhm LS + HS
Corriente - Salida / Canal 5.5A
Corriente - Salida pico 5.5A
Tensión - Alimentación 5V ~ 26V
Tensión - Carga 5V ~ 26V
Temperatura de funcionamiento -40°C ~ 125°C (TJ)
Características Circuito de arranque
Protección contra fallos Limitación de corriente, Sobre temperatura, Cortocircuito, UVLO
Tipo de montaje Montaje en superficie
Paquete / Caja 40-VFQFN Almohadilla expuesta
Paquete del dispositivo del proveedor 40-QFN (5x5)
Características principales
  • Rango de funcionamiento VDD de 5V a 26V
  • Capacidad de salida de corriente pico de ±5.5A
  • Soporte de frecuencia PWM de hasta 1MHz
  • Interruptores de potencia integrados protegidos de 0.14Ω
  • Tiempo muerto de conmutación de 10ns
  • Todos los interruptores con limitación de corriente
  • Protección interna contra subtensión
  • Protección térmica interna
  • Protección contra cortocircuitos
  • Indicador de salida de fallo para la monitorización del sistema
Aplicaciones principales
Sistemas de accionamiento de motores BLDC de 3 fases
