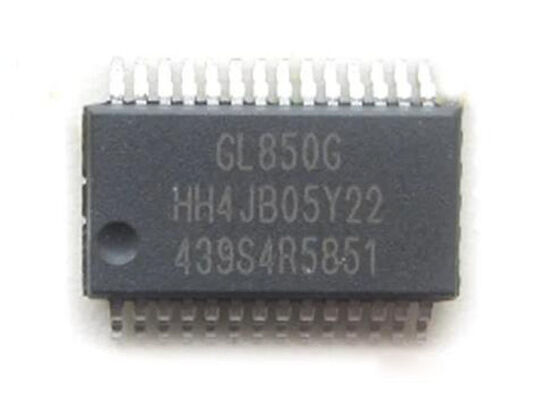

Chip de circuito integrado GL850G 480Mb/s Controlador de eje USB 2.0
El GL850G es un controlador USB 2.0 Hub que integra reguladores de caída de voltaje de 5V a 3.3V y 3.3V a 1.8V en un solo chip, eliminando la necesidad de componentes LDO externos.El pin de activación de la energía es compatible con los interruptores de alta y baja potencia, lo que proporciona una mayor flexibilidad en la selección de componentes.
Este controlador cuenta con un procesador RISC de 8 bits integrado que gestiona los registros de control/estado y responde a las solicitudes de host USB.El firmware controla la E/S de propósito general (GPIO) para acceder a EEPROM externa, que permite la configuración personalizada de PID y VID según lo definido en la EEPROM externa.
Especificaciones técnicas
| Categoría de productos |
IC de interfaz USB |
| Tipo de producto |
Controladores USB |
| Tipo de controlador |
Hub del controlador USB |
| Estilo de montaje |
DSM/SMT |
| Envase / estuche |
Se trata de la SSOP-28. |
| Estándar |
USB 2. ¿Qué quieres decir?0 |
| Tasa de datos |
480 Mb/s |
| Rango de tensión de alimentación |
3 V - 5,5 V |
| Corriente de suministro de funcionamiento |
52.4 mA |
| Temperatura de funcionamiento |
0°C a + 85°C |
| Tipo de interfaz |
El USB |
| Número de puertos |
5 Puerto |
| Voltado de alimentación de funcionamiento |
3.3 V, 5 V |
Características clave
- Conforme a las especificaciones de USB Revisión 2.0
- Soporte para puertos aguas abajo 4/3/2 a través de la configuración de pin de E/S
- El puerto aguas arriba soporta tanto el tráfico de alta velocidad (HS) como el de alta velocidad (FS)
- Los puertos aguas abajo soportan el tráfico HS, FS y de baja velocidad
- 1 conducto de control (punto final 0, carga útil de datos de 64 bytes) y 1 conducto de interrupción (punto final 1, carga útil de datos de 1 byte)
- Compatible con el pasado con la especificación USB Revisión 1.1
- Micro-procesador de 8 bits en el chip con arquitectura similar a RISC
- Conjunto de instrucciones optimizado por USB con rendimiento de 6 MIPS @ 12MHz
- RAM de 64 bytes y ROM de máscara de 2K
- Soporte para PID personalizado, VID mediante la lectura de EEPROM externo
- Configuración de puertos aguas abajo mediante EEPROM externa
- Transceptor USB 2.0 integrado
- Pull-up de 1,5KΩ y pull-down de 15KΩ incorporados aguas arriba
- Resistor serie incorporado para señales USB
- Cumple con los requisitos de potencia del bus
- Cambio automático entre los modos de autoalimentación y de bus
- Apoyo para dispositivos compuestos (no extraíbles en puertos aguas abajo) mediante configuración de pin de E/S
- Apoyo de dispositivos no extraíbles configurables
- PLL incorporado admite entrada externa de cristal/reloj de oscilador de 12 MHz
- Regulador incorporado de 5 a 3,3 V
- Bajo consumo de energía
- Mejora de los controladores de salida con control de la tasa de ejecución para la reducción de EMI
- Detección interna de fallos de alimentación para la recuperación de DSE
- Configuración de puertos aguas abajo mediante GPIO sin EEPROM externo
Aplicaciones
- Hub USB independiente
- Hub USB de la placa base del PC, acoplamiento del portátil
- Consola de juegos
- Conector del monitor LCD
- Cualquier dispositivo compuesto que requiera la funcionalidad de un eje USB
