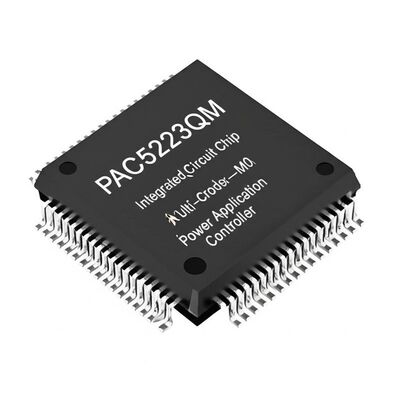

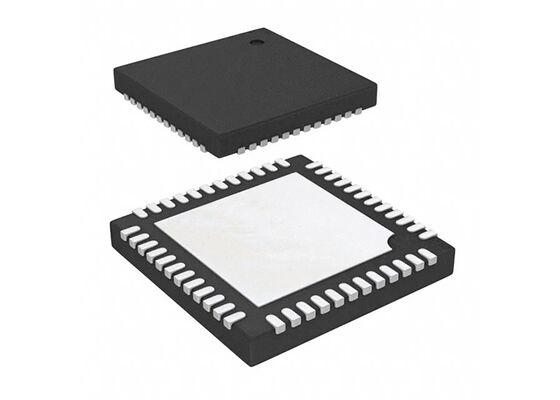

Chip de circuito integrado PAC5223QM Arm Cortex-M0 Controlador de aplicaciones de energía multimodo
El PAC5223QM es parte de la cartera integral de productos Power Application Controller® (PAC) de Active-Semi, optimizado específicamente para controlar y alimentar electrodomésticos, dispositivos y equipos de energía inteligente de próxima generación. Este controlador de aplicaciones avanzado integra un núcleo de microcontrolador Arm® Cortex®-M0 de 32 bits a 50 MHz con Multi-Mode Power Manager™, Configurable Analog Front End™ y Application Specific Power Drivers™ patentados de Active-Semi para crear sistemas de aplicaciones de propósito general y de energía basados en microcontroladores compactos para fuentes de alimentación digitales y aplicaciones de control de motores.
Especificaciones del producto
| Aplicaciones |
Electrodomésticos, dispositivos y equipos de energía inteligente |
| Procesador central |
ARM® Cortex®-M0 |
| Tipo de memoria de programa |
FLASH (32KB) |
| Serie de controladores |
PAC™ |
| Tamaño de RAM |
8K x 8 |
| Interfaz |
I2C, SPI, SWD, UART |
| Número de E/S |
25 |
| Temperatura de funcionamiento |
-40°C ~ 105°C |
Características principales
Administrador de energía multimodo patentado
- Controlador de fuente de alimentación conmutada multimodo configurable para topologías buck SEPIC de alto voltaje o Flyback CA/CC
- Suministro de CC de hasta 70 V o entrada de CA de línea
- 4 reguladores lineales con gestión de energía e hibernación
- Monitor de energía y temperatura, advertencia y detección de fallas
Front-end analógico configurable patentado
- 10 pines de E/S de front-end analógico
- 3 amplificadores de ganancia programables diferenciales
- 4 amplificadores de ganancia programables de un solo extremo
- 10 comparadores
- 2 DAC (10 bits y 8 bits)
Controladores de potencia específicos de la aplicación patentados
- 3 controladores de compuerta de lado bajo y 3 de lado alto con capacidad de accionamiento de compuerta de 1 A
- Retrasos configurables y protección contra fallas rápidas
Características del microcontrolador central
- Núcleo de microcontrolador Arm Cortex-M0 de 32 bits a 50 MHz
- Multiplicador rápido de ciclo único de 32 bits x 32 bits
- Temporizador SysTick de 24 bits
- Controlador de interrupción vectorial anidado (NVIC) con 20 interrupciones externas
- Controlador de interrupción de activación que permite modos de suspensión de ahorro de energía
- Clock-gating que permite un funcionamiento de baja potencia
- Memoria FLASH de 32 kB y SRAM de 8 kB
- ADC de 10 bits 1µs con motor de control de múltiples entradas/múltiples muestras
- 9 entradas ADC, incluida la entrada del front-end analógico configurable
Características de E/S y reloj
- E/S de 3,3 V con 3 E/S de propósito general con tri-estado y entrada analógica dedicada a ADC
- E/S de 5 V reales con 12 E/S de propósito general con tri-estado, pull-up y pull-down y suministro de E/S dedicado
- Configurable como E/S de 5 V o 3,3 V reales
- Reloj flexible y PLL de oscilador interno del 2%, oscilador de anillo, reloj externo o cristal
Sincronización y comunicación
- 9 generadores de sincronización, incluidos cuatro temporizadores de 16 bits con hasta 16 bloques PWM/CC y 7 controladores de tiempo muerto independientes
- Temporizador de vigilancia de 24 bits (4 s u 8 s)
- Reloj en tiempo real de 24 bits
- Temporizador SysTick de 24 bits
- Temporizador de activación para modos de suspensión de 0,125 s a 8 s
- Interfaces de comunicación SPI, I2C y UART
- Interfaz de depuración SWD con función de desactivación de interfaz
Aplicaciones
- Herramientas eléctricas
- Herramientas de jardín
- Electrodomésticos
- Controladores de velocidad integrados
- Controladores de motor
