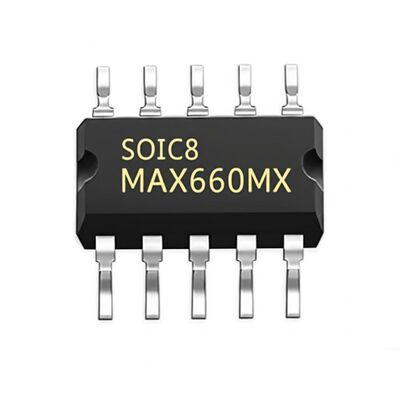

Chip de circuito integrado MAX660MX Convertidor de voltaje de bomba de carga CMOS de 100mA SOIC8
El convertidor de voltaje de bomba de carga CMOS MAX660MX es un versátil inversor o duplicador de capacitores conmutados no regulado. Operando con un amplio voltaje de suministro de 1.5V a 5.5V, el MAX660MX utiliza dos capacitores de bajo costo para proporcionar 100mA de corriente de salida sin el costo, tamaño y EMI relacionados con los convertidores basados en inductores.
Con una corriente de funcionamiento de solo 120µA y una eficiencia de funcionamiento superior al 90% en la mayoría de las cargas, el MAX660MX proporciona un rendimiento ideal para sistemas alimentados por batería. El dispositivo se puede operar directamente en paralelo para reducir la impedancia de salida, proporcionando así más corriente a un voltaje dado.
Especificaciones
| Función |
Ratiométrico |
| Configuración de salida |
Positivo o Negativo |
| Topología |
Bomba de carga |
| Tipo de salida |
Fijo |
| Número de salidas |
1 |
| Voltaje - Entrada (Mín.) |
1.5V |
| Voltaje - Entrada (Máx.) |
5.5V |
| Voltaje - Salida (Mín./Fijo) |
-Vin, 2Vin |
| Corriente - Salida |
100mA |
| Frecuencia - Conmutación |
10kHz, 80kHz |
| Rectificador síncrono |
No |
| Temperatura de funcionamiento |
-40°C ~ 85°C (TA) |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Estuche |
8-SOIC (0.154", 3.90mm de ancho) |
| Paquete del dispositivo del proveedor |
8-SOIC |
Características principales
Invierte o duplica el voltaje de suministro de entrada
Paquete SO-8 estrecho
Resistencia de salida típica de 6.5-Ω
Eficiencia de conversión típica del 88% a 100mA
Frecuencia de oscilador seleccionable: 10kHz/80kHz
Aplicaciones
Computadoras portátiles Teléfonos celulares Instrumentos médicos Fuentes de alimentación de amplificadores operacionales Fuentes de alimentación de interfaz Instrumentos portátiles
