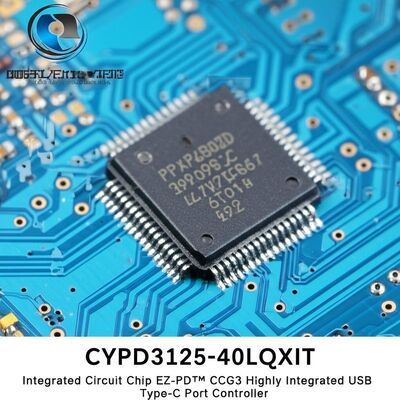

Chip de circuito integrado CYPD3125-40LQXIT EZ-PD™ CCG3 Controlador de puerto USB tipo C altamente integrado
El CYPD3125-40LQXIT EZ-PD™ CCG3 es un controlador USB tipo C altamente integrado que cumple con los últimos estándares USB tipo C y Power Delivery. Este controlador proporciona una solución completa de control de puerto USB tipo C y USB-Power Delivery para portátiles, dongles, monitores, estaciones de acoplamiento y adaptadores de corriente.
Especificaciones técnicas
| Aplicaciones |
USB Tipo C |
| Procesador principal |
ARM® Cortex®-M0 |
| Tipo de memoria de programa |
FLASH (128kB) |
| Tamaño de RAM |
8K x 8 |
| Interfaz |
I2C, SPI, UART/USART, USB |
| Número de E/S |
20 |
| Voltaje - Suministro |
2.7V ~ 5.5V |
| Temperatura de funcionamiento |
-40°C ~ 85°C (TA) |
Características principales
- Soporte Tipo-C y USB-PD con USB Power Delivery 3.0 integrado
- Transceptor BMC USB-PD y FETs VCONN integrados
- Resistencias configurables RA, RP y RD
- Soporte de detección de batería descargada
- Intercambio de roles rápido integrado y mensajería de datos extendida
- Admite un puerto USB tipo C
- Protección contra sobrecorriente (OCP) y protección contra sobretensión (OVP) basadas en hardware integradas
- Subsistema MCU de 32 bits con CPU ARM Cortex-M0 de 48 MHz
- Flash de 128 KB y SRAM de 8 KB
- El bloque de criptografía de hardware permite la autenticación
- Controlador de dispositivo USB de velocidad completa que admite la clase de dispositivo Billboard
- Temporizadores y contadores integrados para los requisitos del protocolo USB-PD
- Cuatro bloques de comunicación serie (SCB) reconfigurables en tiempo de ejecución
- Oscilador integrado que elimina la necesidad de un reloj externo
- Operación de 2.7 V a 21.5 V
- 2x controladores de puerta de salida dual integrados para el control del interruptor FET VBUS externo
- Pin de voltaje de suministro independiente para GPIO (señalización de 1.71 V a 5.5 V)
- Modos de bajo consumo: Restablecimiento: 30 µA, Sueño profundo: 30 µA, Sueño: 3.5 mA
- Protección ESD a nivel de sistema en los pines CC, SBU, DPLUS, DMINUS y VBUS
- Descarga de contacto de ± 8 kV y descarga de espacio de aire de ±15 kV (IEC61000-4-2 nivel 4C)
- Disponible en paquetes QFN de 40 pines, QFN de 32 pines y CSP de 42 bolas
- Admite el rango de temperatura industrial (-40 °C a +105 °C)
