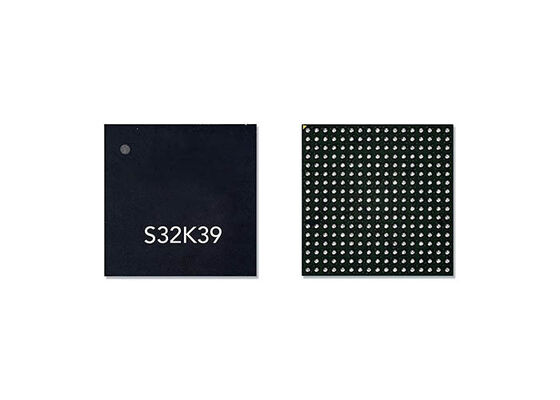

S32K396EHT1MJBS Microcontrolador MCU
Microcontroladores ARM Cortex M7 de 320 MHz para aplicaciones de electrificación
Resumen del producto
El S32K396EHT1MJBS es un microcontrolador diseñado específicamente para aplicaciones de vehículos eléctricos (EV), que ofrece una combinación óptima de rendimiento, integración, redes,seguridad, y capacidades funcionales de seguridad.
Capacidades clave
Este microcontrolador proporciona una potencia de cómputo suficiente para controlar hasta un motor de seis fases o dos motores de tres fases que utilizan circuitos de control de más de 200 kHz,al tiempo que aloja simultáneamente algoritmos de IA/ML u otras aplicaciones de monitoreo. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
Especificaciones técnicas
| Serie | S32K396 |
| Estilo de montaje | DSM/SMT |
| Envase / estuche | BGA-289 |
| Núcleo | El ARM Cortex M7 |
| Tamaño de la memoria del programa | 6 MB |
| Ancho del bus de datos | 32 bits |
| Resolución del ADC | 12 bits |
| Frecuencia máxima del reloj | 320 MHz |
| Número de entradas/salidas | 237 Entradas y salidas |
| Tamaño de la memoria RAM de datos | 800 kB |
| Voltado de alimentación - Min | 2.97 V |
| Válvula de alimentación - máximo | 5.5 V |
| Temperatura mínima de funcionamiento | -40 °C |
| Temperatura máxima de funcionamiento | +125°C |
| Resolución del DAC | 8 bits |
| Tipo de memoria RAM de datos | Memoria RAM |
| Tipo de interfaz | I2C, SPI y UART |
| Sensible a la humedad | - ¿ Qué? |
| Número de canales ADC | Canal 69 |
| Voltado de alimentación de funcionamiento | 3.3 V, 5 V |
Características avanzadas
- Computación:Hasta tres núcleos Arm® Cortex®-M7 que funcionan a 320 MHz, un par de núcleos de bloqueo, dos núcleos configurables con bloqueo dividido, dos coprocesadores de control de motores que funcionan a 320 MHz (sólo S32K39-36),DSP CoolFluxTM programable con una frecuencia de 160 MHz
- Memoria:Memoria flash integrada de 4 MB o 6 MB con ECC, hasta 800kB de SRAM
- Los temporizadores inteligentes:Dos eFlexPWM (12 horas) con NanoEdge (8 horas), un eMIOS (24 horas), dos unidades de control lógico (LCU)
- Análogo a digital:Siete SAR-ADC (hasta 69 entradas analógicas externas), cuatro Sigma-Delta ADC, dos generadores de onda senoidal (SWG), dos comparadores analógicos
Aplicaciones objetivo
- Sistemas para automóviles
- Sistema de gestión de la batería (BMS)
- Inversor de tracción para vehículos eléctricos
- Aplicaciones para vehículos eléctricos híbridos (VEH)
Variantes de producto compatibles
| Número de la parte | Paquete |
|---|
| Se trata de un sistema de control de las emisiones de gases de escape. | Las demás: |
| El objetivo de las medidas de seguridad es: | 1805-BGA |
| El objetivo de las medidas de seguridad es: | Las demás: |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Las demás partidas del anexo I se sustituyen por: |
| El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos. | Las demás partidas del anexo II |
| El objetivo de las medidas de seguridad es: | 1805-BGA |
| Se trata de un sistema de control de las emisiones de gases de escape. | Las demás: |
| El objetivo de la medida es: | Las demás: |
| El objetivo de las medidas de seguridad es: | Las demás: |
| Se trata de un sistema de control de las emisiones de gases de escape. | 1805-BBGA, incluidos los demás |
| Los datos de los datos de los Estados miembros deben estar disponibles para su uso. | Las demás: |
| El número de unidades de producción será el siguiente: | Las demás partidas del anexo I se sustituyen por las siguientes: |
| El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | 2581-FBGA |
| El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | Las demás partidas del anexo I se sustituyen por las siguientes: |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Las demás: |
| Se trata de un sistema de control de las emisiones de gases de escape. | LGA-16 |
| Se trata de un sistema de control de la calidad. | El número DFN-10 |
| Se trata de un sistema de control de las emisiones de gases de escape. | Las demás: |
| Se trata de una serie de medidas de control. | El WLCSP-52 |
| Se aplican las siguientes condiciones: | Número de referencia |
| Se trata de un sistema de control de las emisiones de gases de escape. | LGA-24 |
| Se trata de un sistema de control de las emisiones de gases de escape. | Las demás: |
| Se aplican las siguientes condiciones: | Las demás: |
| Se aplicará a los productos de la categoría 1 del presente anexo. | No incluye: |
| TGP2108-SM: las condiciones de los productos | No incluye: |
| CMD249P5 | No incluye: |
| Se aplicará el procedimiento siguiente: | No incluye: |
| CMD273P3 | No incluye: |
| TGS2355-SM, incluidos los demás | No incluye: |
| CMD244K5 | No incluye: |
Preguntas frecuentes
¿Sus productos son originales?
Sí, todos los productos son originales, nueva importación original es nuestro propósito.
¿Qué certificados tiene?
Somos una empresa certificada ISO 9001: 2015 y miembro de ERAI.
¿Puede apoyar el pedido de pequeñas cantidades o la muestra? ¿La muestra es gratuita?
Sí, apoyamos el pedido de muestras y el pedido pequeño. El costo de la muestra es diferente según su pedido o proyecto.
¿Cómo envío mi pedido?
Utilizamos el expreso para el envío, como DHL, Fedex, UPS, TNT, EMS. También podemos usar el transportista sugerido.Los productos estarán en buen embalaje y garantizar la seguridad y somos responsables de los daños del producto a su pedido.
¿Qué pasa con el tiempo de entrega?
Podemos enviar piezas de stock dentro de 5 días laborables. Si no hay stock, confirmaremos el tiempo de entrega para usted basado en la cantidad de su pedido.
