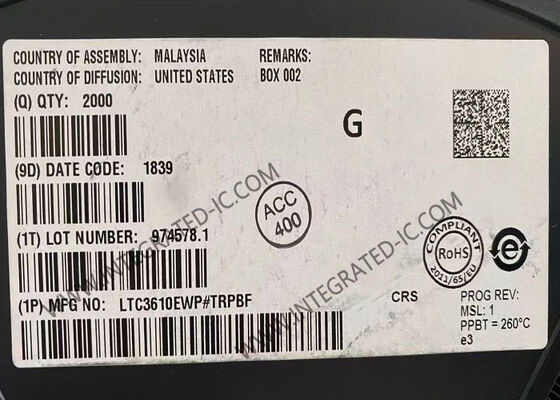

Circuito Integrado LTC3610EWP 24V 12A Convertidor DC/DC Síncrono Monolítico Reductor
El LTC3610EWP es un convertidor DC/DC reductor síncrono monolítico de alta eficiencia, capaz de entregar hasta 12A de corriente de salida desde una fuente de alimentación de entrada de 4V a 24V (28V máximo). Utilizando una arquitectura de control de corriente de valle, permite una operación con ciclo de trabajo muy bajo a alta frecuencia con una excelente respuesta transitoria. La frecuencia de operación es seleccionable a través de una resistencia externa y compensa las variaciones en VIN y VOUT.
El LTC3610EWP se puede configurar para operación discontinua o continua forzada con carga ligera. La operación continua forzada reduce el ruido y la interferencia de RF, mientras que el modo discontinuo proporciona alta eficiencia al minimizar las pérdidas de conmutación con carga ligera.
Especificaciones
| Voltaje - Entrada (Mín) |
4V |
| Voltaje - Entrada (Máx) |
24V |
| Voltaje - Salida (Mín/Fijo) |
0.6V |
| Voltaje - Salida (Máx) |
24V |
| Corriente - Salida |
12A |
| Rectificador Síncrono |
No |
| Temperatura de Operación |
-40°C ~ 125°C (TJ) |
Características Clave
Corriente de Salida 12A
Amplio Rango de VIN = 4V a 24V
MOSFETs N-Channel Internos
Control de Modo de Corriente Real
Optimizado para Altas Relaciones de Reducción
tON(MIN) ≤100ns
Respuesta Transitoria Extremadamente Rápida
Estable con COUT Cerámico
Referencia de Voltaje ±1% 0.6V
Monitor de Voltaje de Salida Power Good
Frecuencia de Conmutación/Tiempo de Encendido Ajustable
Límite de Corriente Ajustable
Arranque Suave Programable
Protección contra Sobretensión en la Salida
Temporizador de Apagado Opcional por Cortocircuito
Baja Corriente de Apagado IQ: 15μA
Disponible en Paquete QFN de 64 pines de 9 mm * 9 mm
Aplicaciones
- Regulación en el Punto de Carga
- Sistemas de Alimentación Distribuidos
