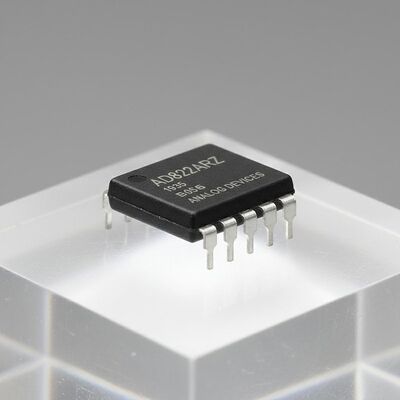

Chip de Circuito Integrado AD822ARZ
Amplificadores Operacionales Duales FET de Bajo Consumo SOIC-8
Descripción General del Producto
El AD822ARZ es un amplificador operacional de entrada FET de precisión dual y bajo consumo que opera con una fuente única de 5V a 30V o fuentes duales de ±2.5V a ±15V. Presenta una verdadera capacidad de fuente única con un rango de voltaje de entrada que se extiende por debajo del riel negativo, lo que permite acomodar señales de entrada por debajo de tierra en modo de fuente única. El swing de voltaje de salida se extiende a 10mV de cada riel, proporcionando un rango dinámico de salida máximo.
Especificaciones Técnicas
| Parámetro |
Especificación |
| Tipo de Amplificador |
Estándar (Propósito General) |
| Número de Circuitos |
2 |
| Tipo de Salida |
Rail-to-Rail |
| Velocidad de Slew |
3V/µs |
| Producto de Ganancia y Ancho de Banda |
1.9 MHz |
| Ancho de Banda -3db |
1.9 MHz |
| Corriente - Polarización de Entrada |
2 pA |
| Voltaje - Offset de Entrada |
400 µV |
| Corriente - Suministro |
1.24mA |
| Corriente - Salida / Canal |
20 mA |
| Voltaje - Rango de Suministro (Mín) |
5 V |
| Voltaje - Rango de Suministro (Máx) |
30 V |
| Temperatura de Operación |
-40°C ~ 85°C |
| Tipo de Montaje |
Montaje en Superficie |
| Paquete / Caja |
8-SOIC (0.154", Ancho 3.90mm) |
| Paquete del Dispositivo Proveedor |
8-SOIC |
Características Principales
- Operación de fuente única real
- La salida oscila de riel a riel
- El rango de voltaje de entrada se extiende por debajo de tierra
- Capacidad de fuente única de 5V a 30V
- Capacidad de fuente dual de ±2.5V a ±15V
- Alta capacidad de manejo de carga
- Capacidad de manejo de carga capacitiva de 350 pF, G = +1
- Corriente de salida mínima de 15 mA
Aplicaciones
- Instrumentación de precisión alimentada por batería
- Preamplificadores de fotodiodos
- Filtros activos
- Sistemas de adquisición de datos de 12 a 14 bits
- Instrumentación médica
- Referencias y reguladores de baja potencia
