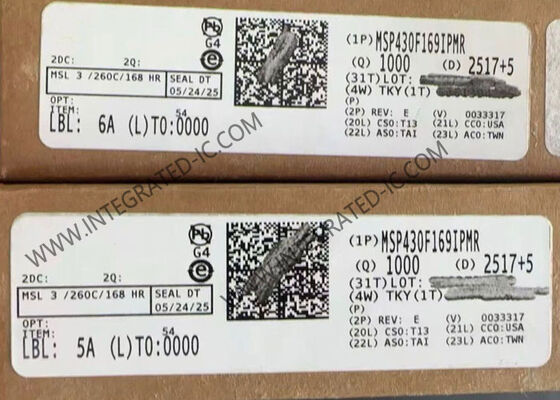

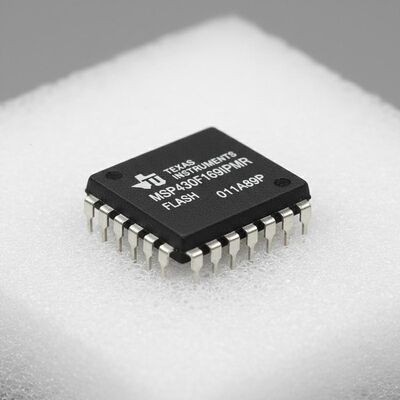

MSP430F169IPMR Microcontrolador MCU
Microcontrolador MSP430 de 16 bits 8MHz de potencia ultrabaja con gestión de energía avanzada e integración periférica integral para aplicaciones de medición portátiles.
Resumen del producto
La serie de microcontroladores de potencia ultrabaja MSP430F169IPMR ofrece múltiples configuraciones de dispositivos con periféricos especializados para diversas aplicaciones.Combinado con cinco modos de baja potenciaEl dispositivo incorpora una potente CPU RISC de 16 bits, registros de 16 bits y generadores constantes para una eficiencia óptima del código.El oscilador controlado digitalmente (DCO, por sus siglas en inglés) permite un rápido despertar del modo de baja potencia al modo activo en menos de 6 μs..
Especificaciones técnicas
| Parámetro |
Especificación |
| Tamaño del núcleo |
16 bits |
| Velocidad |
8MHz |
| Conectividad |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Aparatos periféricos |
Detección/reajuste de color marrón, DMA, POR, PWM, WDT |
| Número de entradas/salidas |
48 |
| Tamaño de la memoria del programa |
60KB (60K x 8 + 256B) |
| Tipo de memoria del programa |
El flash. |
| Tamaño de EEPROM |
- |
| Tamaño de la RAM |
2K x 8 |
| Suministro de tensión |
1.8V ~ 3.6V |
| Conversores de datos |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tipo de oscilador |
En el ámbito interno |
| Temperatura de funcionamiento |
-40 °C ~ 85 °C (TA) |
Características clave
- Rango de baja tensión de alimentación: 1,8 V a 3,6 V
- Consumo de energía ultrabajo: Modo activo: 330 μA a 1 MHz, 2,2 V
- Modo de espera: 1.1 μA. Modo apagado (Retén RAM): 0.2 μA.
- Cinco modos para ahorrar energía
- Despertar desde el modo de espera en menos de 6 μs
- Arquitectura RISC de 16 bits, tiempo de ciclo de instrucciones de 125 ns
- DMA interno de tres canales
- Convertidor de 12 bits de analogía a digital (A/D) con referencia interna, muestra y retención y función de escaneo automático
- Convertidores digitales a analógicos (D/A) de 12 bits con sincronización
- Timer_A de 16 bits con tres registros de captura/comparación
- Timer_B de 16 bits con tres o siete registros de captura/comparación con sombras
- Comparador en el chip
- Interfaz de comunicación en serie (USART0) - Funciones como interfaz UART asincrónica o SPI o I2C síncrona
- Interfaz de comunicación en serie (USART1) - Funciones como interfaz UART asincrónica o SPI síncrona
- Supervisor/monitor de tensión de alimentación con detección de nivel programable
- Detector de apagones
- Cargador de arranque
- Programación en serie a bordo, sin necesidad de tensión de programación externa
- Protección de código programable por fusible de seguridad
Aplicaciones típicas
Sistemas de sensores, aplicaciones de control industrial, medidores portátiles y otros dispositivos de medición portátiles.
