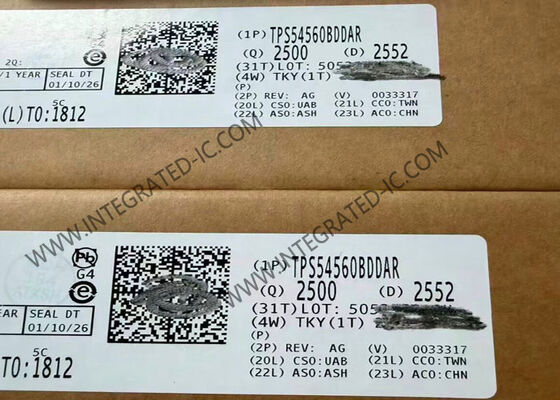

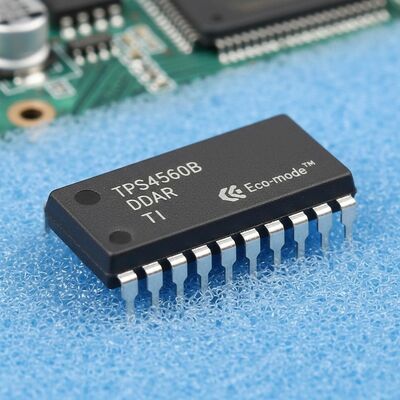

Chip de Circuito Integrado TPS54560BDDAR
Convertidor DC-DC reductor de 4.5V a 60V, 5A con Eco-mode™
Descripción del Producto
El TPS54560BDDAR es un regulador reductor de 60 V y 5 A que cuenta con un MOSFET de alta resistencia integrado. Utilizando control de modo de corriente, ofrece una compensación externa simple y una selección flexible de componentes. El modo de salto de pulso de baja rizado reduce la corriente de suministro sin carga a 146 µA, mientras que la corriente de suministro en apagado cae a 2 µA cuando el pin EN (habilitar) se pone a bajo.
Especificaciones Técnicas
| Función |
Reductor |
| Configuración de Salida |
Positiva |
| Topología |
Buck, Split Rail |
| Tipo de Salida |
Ajustable |
| Número de Salidas |
1 |
| Voltaje - Entrada (Mín.) |
4.5V |
| Voltaje - Entrada (Máx.) |
60V |
| Voltaje - Salida (Mín./Fijo) |
0.8V |
| Voltaje - Salida (Máx.) |
58.8V |
| Corriente - Salida |
5A |
| Frecuencia - Conmutación |
500kHz |
| Rectificador Síncrono |
No |
| Temperatura de Operación |
-40°C ~ 150°C (TJ) |
Características Principales
- Alta eficiencia a cargas ligeras con Eco-mode™ de salto de pulso
- MOSFET de alta resistencia de 92 mΩ
- Corriente de reposo operativa de 146 µA y corriente de apagado de 2 µA
- Frecuencia de conmutación fija de 100 kHz a 2.5 MHz
- Se sincroniza con reloj externo
- Baja caída de tensión a cargas ligeras con FET de recarga BOOT integrado
- UVLO y histéresis ajustables
- Referencia de voltaje interna de 0.8 V al 1%
- Paquete HSOIC de 8 pines con PowerPAD™
- Rango operativo de -40°C a 150°C TJ
Aplicaciones Típicas
Automatización industrial y control de motores, puertos de carga dedicados USB y cargadores de baterías, sistemas de energía industrial y comercial de 12V, 24V y 48V.
