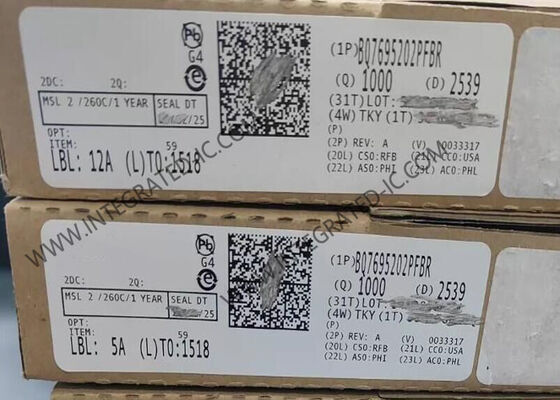

BQ7695202PFBR Circuito Integrado Chip Monitor y Protector de Batería de Alta Precisión TQFP-48

Chip de Circuito Integrado BQ7695202PFBR, Monitor y Protector de Batería de Alta Precisión TQFP-48

Descripción del Producto de BQ7695202PFBR

El BQ7695202PFBR es un monitor y protector de batería altamente integrado y de alta precisión para paquetes de baterías de Li-ion, Li-polímero y LiFePO4 de 3 a 16 celdas.
El BQ7695202PFBR incluye un sistema de monitoreo de alta precisión, un subsistema de protección altamente configurable y soporte para balanceo de celdas autónomo o controlado por host. La integración incluye controladores NFET de bomba de carga de alta potencia, LDOs duales programables para uso del sistema externo y un periférico de comunicación host que admite estándares I2C, SPI y HDQ de un solo cable de 400 kHz.

Especificación de BQ7695202PFBR

Características de BQ7695202PFBR

• Capacidad de monitoreo de batería para 3 a 16 celdas
• Bomba de carga integrada para protección NFET de alta potencia con recuperación autónoma opcional
• Extensa suite de protección que incluye voltaje, temperatura, corriente y diagnósticos internos
• Dos ADC independientes
– Soporte para muestreo simultáneo de corriente y voltaje
– Contador de culombios de alta precisión con error de desplazamiento de entrada< 1 µV (típico)
– Medición de voltaje de celda de alta precisión< 10mV (típico)
• Aplicaciones de amplio rango de corriente (±200-mV rango de medición a través de la resistencia de detección)
• Protección integrada de unidad de fusible químico secundario
• Balanceo de celdas autónomo o controlado por host
• Múltiples modos de energía (condiciones típicas de rango de operación del paquete de batería)
– Modo NORMAL: 286 µA
– Múltiples opciones de modo SLEEP: 24 µA a 41 µA
– Múltiples opciones de modo DEEPSLEEP: 9 µA a 10µA
– Modo SHUTDOWN: 1 µA
• Tolerancia de alto voltaje de 85 V en la conexión de celda y pines adicionales de selección
• Tolerante a la secuencia de conexión aleatoria de celdas en la línea de producción
• Soporte para detección de temperatura utilizando sensor interno y hasta nueve termistores externos
• Memoria integrada programable una sola vez (OTP) programable por los clientes en la línea de producción
• Las opciones de comunicación incluyen interfaz I2C, SPI y HDQ de un solo cable de 400 kHz
• LDOs duales programables para uso del sistema externo
• Paquete TQFP de 48 pines (PFB)

Aplicaciones de BQ7695202PFBR

Unidad de respaldo de batería (BBU)
Bicicleta eléctrica, patinete eléctrico y LEV
Herramientas eléctricas y de jardín inalámbricas
Drones no militares
Otros paquetes de baterías industriales (≥10S)
