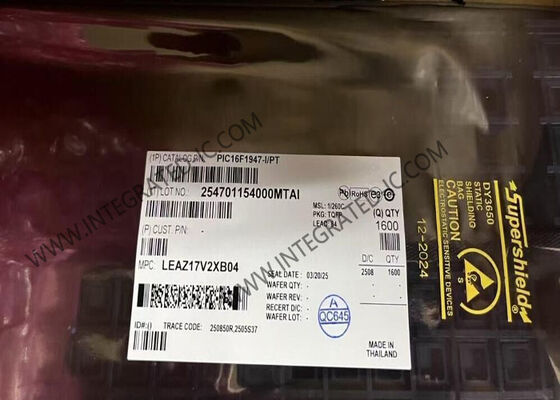

PIC16F1947-I/PT Microcontrolador MCU
Microcontrolador PIC XLP™ 16F de 8 bits y 32 MHz en encapsulado TQFP-64
Descripción del Producto
El PIC16F1947-I/PT es un microcontrolador CMOS de 8 bits con flash mejorado que presenta un controlador LCD integrado y tecnología nanoWatt XLP de ultra baja potencia, alojado en un encapsulado TQFP de 64 pines. Está diseñado para aplicaciones integradas que requieren pantalla, funcionalidad táctil, capacidades analógicas de alta precisión y bajo consumo de energía.
Especificaciones Técnicas
| Serie | PIC® XLP™ 16F |
|---|
| Procesador Central | PIC |
|---|
| Tamaño del Núcleo | 8 bits |
|---|
| Velocidad | 32MHz |
|---|
| Conectividad | I2C, LINbus, SPI, UART/USART |
|---|
| Periféricos | Detección/Restablecimiento de Brown-out, LCD, POR, PWM, WDT |
|---|
| Número de E/S | 54 |
|---|
| Tamaño de Memoria de Programa | 28KB (16K x 14) |
|---|
| Tipo de Memoria de Programa | FLASH |
|---|
| Tamaño de EEPROM | 256 x 8 |
|---|
| Tamaño de RAM | 1K x 8 |
|---|
| Voltaje de Suministro | 1.8V ~ 5.5V |
|---|
| Convertidores de Datos | A/D 17x10b |
|---|
| Tipo de Oscilador | Interno |
|---|
| Temperatura de Operación | -40°C ~ 85°C (TA) |
|---|
| Tipo de Montaje | Montaje en Superficie |
|---|
| Encapsulado del Dispositivo del Proveedor | 64-TQFP (10x10) |
|---|
| Encapsulado / Caja | 64-TQFP |
|---|
Características Clave
- Núcleo Mid-range Mejorado con 49 Instrucciones, 16 Niveles de Pila
- Memoria de Programa Flash con capacidad de lectura/escritura automática
- Soporte de 184 segmentos de pantalla LCD
- Oscilador interno de 32MHz
- Módulo Integrado de Detección Táctil Capacitiva mTouch
- Indicador de Temperatura Integrado
- 2xMI2C, 2xSPI, 2xEUSART con auto baud
- 3 ECCP y 2 CCP (PWM de Captura/Comparación Mejorada)
- Comparadores con Referencia de Voltaje Seleccionable
- ADC de 17 Canales y 10 bits con Referencia de Voltaje
- E/S de corriente de fuente/sumidero de 25mA
- Cuatro Temporizadores de 8 bits (TMR0/TMR2/TMR4/TMR6)
- Un Temporizador de 16 bits (TMR1)
- Temporizador de Vigilancia Extendido (EWDT)
- Restablecimiento de Encendido/Apagado Mejorado (Power-On/Off-Reset)
- Restablecimiento por Bajo Voltaje (BOR)
- Programación Serial en Circuito (ICSP)
- Amplio Voltaje de Operación (1.8V - 5.5V)
- Variante de baja potencia PIC16LF1947 (1.8V - 3.6V)
