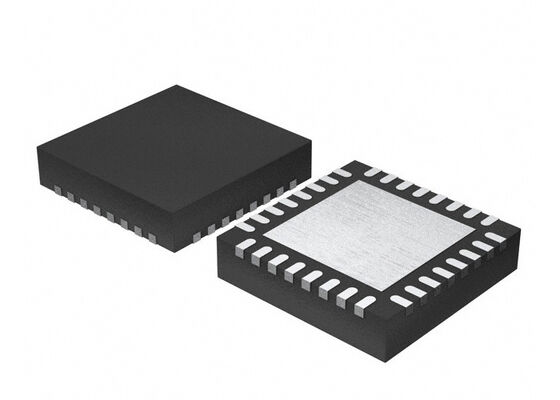

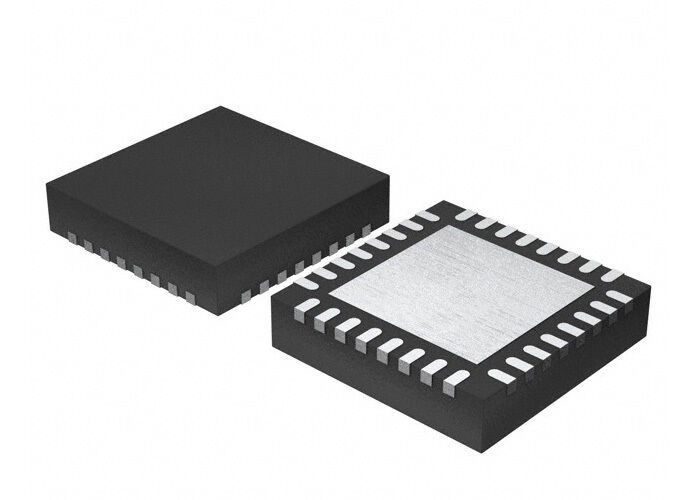

STPM34TR Circuito Integrado Chip IC de Medición Monofásica de Alta Precisión QFN-32

Chip de Circuito Integrado STPM34TR IC de Medición Monofásica de Alta Precisión QFN-32

Descripción del Producto de STPM34TR
Los ICs de Medición Monofásica STPM34TR son una familia ASSP diseñada para la medición de alta precisión de potencia y energías en sistemas de líneas eléctricas utilizando bobinas Rogowski, transformadores de corriente o sensores de corriente de derivación. Estos dispositivos proporcionan formas de onda instantáneas de voltaje y corriente y calculan valores RMS de voltaje y corrientes, potencia activa, reactiva y aparente, y energías. Los ICs de Señal Mixta STPM34TR consisten en una sección analógica y una digital. La sección analógica consta de hasta dos amplificadores de bajo ruido y bajo offset de ganancia programable y hasta cuatro ADCs sigma-delta de 24 bits de 2do orden, dos referencias de voltaje bandgap con compensación de temperatura independiente, un regulador de voltaje de baja caída y buffers de CC. La sección digital consta de una etapa de filtrado digital, un DSP cableado, DFE a la entrada y una interfaz de comunicación serial (UART o SPI). Estos son totalmente configurables y permiten una calibración rápida del sistema digital en un solo punto en todo el rango dinámico de corriente.

Especificaciones de STPM34TR

Características de STPM34TR
Precisión de potencia activa:
< 0.1% de error en un rango dinámico de 5000:1
< 0.5% de error en un rango dinámico de 10000:1
Supera los requisitos de los estándares EN 50470-x, IEC 62053-2x, ANSI12.2x de 50-60 Hz para vatímetros de CA
Precisión de potencia reactiva:
< 0.1% de error en un rango dinámico de 2000:1
Cálculo de energía aparente en modo dual
Potencia instantánea y promediada
Voltaje y corriente RMS e instantáneos
Detección y monitoreo de subtensión y sobretensión (caídas y picos)
Detección y monitoreo de sobrecorriente
Interfaz serial UART y SPI con verificación programable de polinomio CRC
Salidas LED e de interrupción programables
Cuatro ADCs sigma-delta independientes de 24 bits de 2do orden
Dos amplificadores de ganancia programable, estabilizados por chopper, de bajo ruido y bajo offset
Ancho de banda de 3.6 kHz a -3 dB
Rango de suministro Vcc de 3.3 V ± 10%
Corriente de suministro Icc de 4.3 mA (STPM32)
Frecuencia de reloj de entrada de 16 MHz, Xtal o fuente externa
Referencia de voltaje dual de precisión: 1.18 V con TC programable independiente, 30 ppm/°C típico.
Regulador interno de baja caída a 3 V (típico)
Paquetes QFN
Temperatura de operación de -40 °C a +105 °C

Aplicaciones de STPM34TR
Industrial
Generación y distribución de energía
Automatización de hogares, edificios y ciudades
Medición
