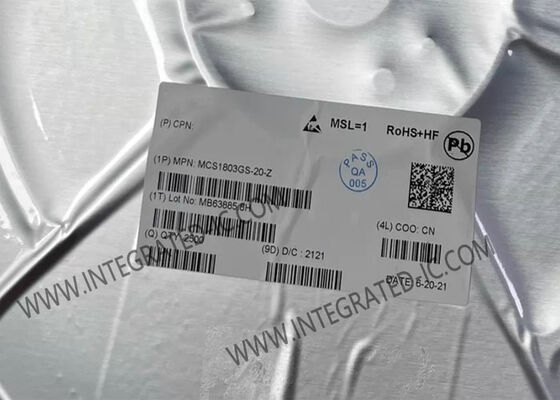

MCS1803GS-20-Z IC de sensor de corriente lineal de efecto Hall con una precisión de ±2,5%, detección de corriente de 20 A y frecuencia de 100 kHz

MCS1803GS-20-Z IC de sensor de corriente lineal de efecto Hall con una precisión de ±2,5%, detección de corriente de 20 A y frecuencia de 100 kHz
MCS1803GS-20-Z IC de sensor de corriente lineal de efecto Hall con una precisión de ±2,5%, detección de corriente de 20 A y frecuencia de 100 kHz

Ampliación de imagen :  MCS1803GS-20-Z IC de sensor de corriente lineal de efecto Hall con una precisión de ±2,5%, detección de corriente de 20 A y frecuencia de 100 kHz

Datos del producto:
Lugar de origen: CN
Nombre de la marca: Original Factory
Certificación: Lead free / RoHS Compliant
Número de modelo: MCS1803GS-20-Z: el número de unidades de producción
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: Contact for Sample
Detalles de empaquetado: SOIC-8
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: T/T, L/C, Unión Occidental
Contacto

MCS1803GS-20-Z IC de sensor de corriente lineal de efecto Hall con una precisión de ±2,5%, detección de corriente de 20 A y frecuencia de 100 kHz

Descripción
Número de pieza: MCS1803GS-20-Z: el número de unidades de producción Corriente - Detección: 20A
Número de canales: 1 Sensibilidad: 100mV/A
Frecuencia: 100 kHz Linealidad: ±0,5%

MCS1803GS-20-Z Sensor IC 5V Sensor de corriente lineal de efecto Hall con una precisión del ±2,5% sobre las temperaturas
Descripción del producto

El MCS1803GS-20-Z es un sensor de corriente lineal de efecto Hall diseñado para aplicaciones de detección de corriente CA o CC.El sensor cuenta con una matriz Hall diferencial que efectivamente cancela los campos magnéticos extraviados para una mayor precisión.

Un conductor primario de baja resistencia permite que la corriente fluya muy cerca del IC, que incorpora sensores de efecto Hall de alta precisión.Esta corriente genera un campo magnético que se detecta en dos puntos distintos por los transductores de efecto Hall integradosLa diferencia de campo magnético entre estos puntos se convierte en un voltaje proporcional a la corriente aplicada.

El aislamiento galvánico entre los pines conductores primarios y los cables del sensor permite al MCS1803 reemplazar opto-aisladores u otros dispositivos de aislamiento en diversas aplicaciones.

Especificaciones
Clasificación actual: 20 A
Tipo de sensor: Sentido actual
Tiempo de respuesta: 5 μs
Voltado de alimentación de funcionamiento: 5 V
Tipo de salida: Análogo
Duración: 5 mm
Temperatura máxima de funcionamiento: +125°C
Temperatura mínima de funcionamiento: -40 °C
Válvula de alimentación - máximo: 5.5 V
Válvula de alimentación - Min: 4.5 V
Tipo de vehículo: Lineal basado en el efecto Hall
Ancho: 4 mm
Características
  • Función de alimentación única de 5 V
  • Inmune a los campos magnéticos externos mediante detección diferencial
  • 2.2kVRMS Tensión mínima de aislamiento
  • Rango de temperatura de funcionamiento: -40°C a +125°C
  • 0.9mΩ Resistencia interna del conductor
  • Rango de detección de 5A a 50A
  • Ancho de banda ajustable hasta 100 kHz
  • 4 μs Tiempo de subida de la salida
  • Salida radiométrica del voltaje de alimentación
  • Salida proporcional a las corrientes AC o DC
  • Recortado en fábrica para una alta precisión
  • No hay histeresis magnética
  • Acoplamiento capacitivo integrado de protección (hasta 10V/ns)
  • Disponible en el paquete SOIC-8
Aplicaciones
  • Control de los motores
  • Sistemas para automóviles
  • Detección y gestión de la carga
  • Fuentes de alimentación en modo conmutador
  • Protección contra fallas de sobrecorriente
