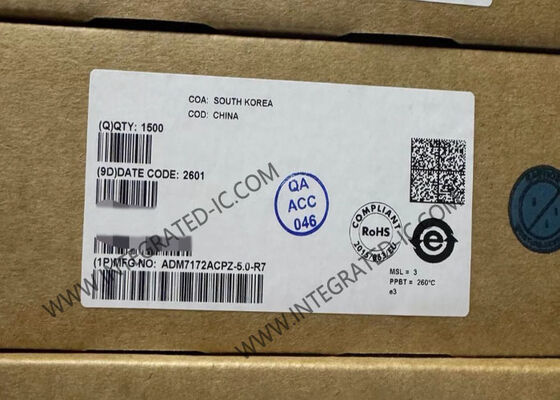

ADM7172ACPZ-5.0 2A Regulador lineal de baja caída con PSRR alto y regulador de voltaje LDO de salida fija de 5 V

ADM7172ACPZ-5.0 es un regulador lineal de baja caída (LDO) CMOS que funciona de 2,3 V a 6,5 ​​V y proporciona hasta 2 A de corriente de salida. Este LDO de alta corriente de salida es ideal para la regulación de circuitos analógicos y de señal mixta de alto rendimiento que funcionan desde rieles de 6 V hasta 1,2 V. Utilizando una arquitectura patentada avanzada, ADM7172ACPZ-5.0 proporciona un alto rechazo de la fuente de alimentación y bajo ruido, y logra una excelente respuesta transitoria de línea y carga con solo un pequeño capacitor de salida cerámico de 4,7 µF. La respuesta transitoria de carga suele ser de 1,5 μs para un paso de carga de 1 mA a 1,5 A.

• Rango de voltaje de entrada: 2,3 V a 6,5 ​​V
• Corriente de carga máxima: 2 A
• Bajo nivel de ruido: 5 µV rms independiente del voltaje de salida de 100 Hz a 100 kHz
• Respuesta transitoria rápida: 1,5 μs para un paso de carga de 1 mA a 1,5 A
• PSRR de 60 dB a 100 kHz
• Voltaje de caída bajo: 172 mV con carga de 2 A, VOUT = 3 V
• Precisión inicial: −0,5% (mínimo), +1% (máximo)
• Precisión sobre línea, carga y temperatura: ±1,5%
• Corriente de reposo, IGND = 0,7 mA sin carga
• Corriente de apagado baja: 0,25 μA a VIN = 5 V
• Estable con un pequeño condensador de salida cerámico de 4,7 µF
• Opciones de voltaje de salida ajustable y fijo: 1,2 V a 5,0 V
• Salida ajustable de 1,2 V a VIN − VDO
• Habilitación de precisión
• Arranque suave ajustable
• Paquete LFCSP de 8 conductores de 3 mm × 3 mm

• Regulación para aplicaciones sensibles al ruido: circuitos ADC y DAC, amplificadores de precisión, PLL/VCO y circuitos integrados de sincronización
• Comunicaciones e infraestructura
• Médico y sanitario
• Industrial e instrumentación
