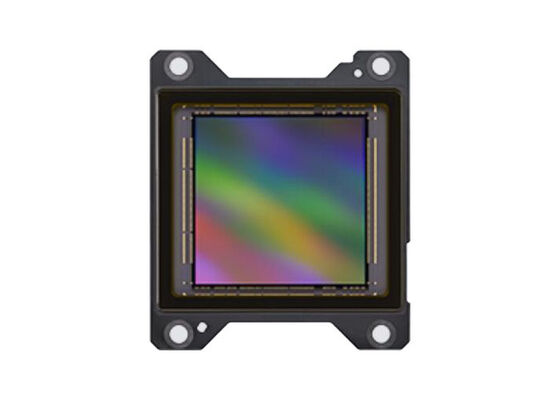

IMX947-AQB Sensor de imagen CMOS de estado sólido de 2,5 pulgadas con 26,37 millones de píxeles y obturador global

IMX947-AQB es un sensor de imagen de estado sólido de tipo píxel activo CMOS de 2,5 pulgadas con una matriz de píxeles cuadrados y 26,37 millones de píxeles efectivos. Cuenta con un obturador global con tiempo de integración de carga variable y funciona con una fuente de alimentación cuádruple de 3,3 V, 2,9 V, 1,1 V y 1,8 V. Se logran características de alta sensibilidad y baja corriente oscura.

• Tamaño de imagen: 39,7 mm en diagonal (2,5 pulgadas)
• Píxeles efectivos: 5136 (H) × 5136 (V), aprox. 26,37 millones de píxeles
• Tamaño de píxel: 5,48 μm (H) × 5,48 μm (V)
• Velocidad de fotogramas (salida de píxeles completos):
  • 8 bits: 423 fotogramas/s
  • 10 bits: 383 fotogramas/s
  • 12 bits: 277 fotogramas/s
• Frecuencia de entrada: 37,125 MHz / 74,25 MHz
• Tensión de alimentación: 1,1 / 1,8 / 2,9 / 3,3 V
• Modo de obturador: obturador global
• Interfaz de salida: SLVS-EC
• Filtro: Color
• Paquete: Paquete de cerámica con conectores, 160 pines × 2, Tamaño 45 mm (H) × 52 mm (V)

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de sincronización incorporado, controlador HV y circuito de comunicación en serie
• Función de obturador global
• Frecuencia de reloj de entrada 37,125 MHz/74,25 MHz
• Número de píxeles de grabación recomendados: 5120 (H) x 5120 (V) aprox. 26,21 millones de píxeles
• Modos de lectura: modo de escaneo de todos los píxeles, modo ROI, vertical/horizontal - modo de lectura normal/invertida
• Velocidad de fotogramas máxima en modo de escaneo de todos los píxeles: 8 bits 423,4 fotogramas/s, 10 bits 383,2 fotogramas/s, 12 bits 277,7 fotogramas/s
• Velocidad de obturación variable
• Función de salida de pulsos con salida de monitor para el período de integración (TOUT0) y el período AD interno (TOUT1)
• Salida de 8 bits/10 bits/12 bits

• Cámaras FA
• Cámaras de visión 3D
