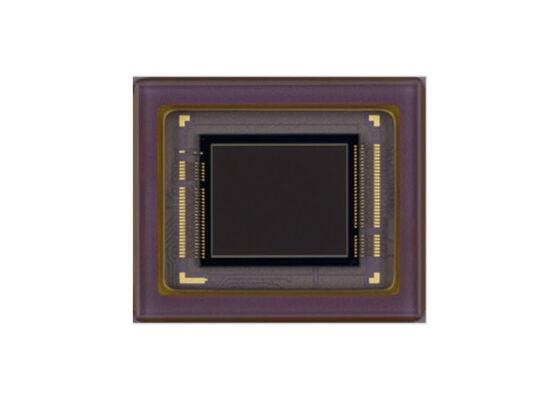

IMX585-AAQJ1 Sensor de imagen CMOS con diagonal de 12,84 mm, píxeles efectivos de 8,40 M y bajo consumo de energía para cámaras a color

El IMX585-AAQJ1 es un sensor de imagen de estado sólido de tipo píxel activo CMOS diagonal de 12,84 mm (tipo 1/1.2) con una matriz de píxeles cuadrados y píxeles efectivos de 8,40 M. Este chip funciona con 3,3 V analógicos,1 digital.1 V, y interfaz 1.8 V de triple fuente de alimentación, y tiene un bajo consumo de energía.Filtros para mosaico de colores primarios G y BEste chip cuenta con un obturador electrónico con tiempo de carga-integración variable.

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de tiempo incorporado, controlador de H/V y circuito de comunicación en serie
• Frecuencia de entrada: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• Número de píxeles de registro recomendados: 3840 (H) * 2160 (V) aproximadamente 8,29M píxeles
• Modo de lectura Modo de escaneo de todos los píxeles
• Modo de ensamblaje horizontal / vertical de dos líneas y media
• Modo de recorte de ventanas
• Dirección horizontal / vertical - modo de lectura normal / invertido
• Tasa de lectura Tasa máxima de fotogramas en el modo de escaneo de todos los píxeles: 12 bits: 60 cuadros/s, 10 bits: 90 cuadros/s
• Función de alto rango dinámico (HDR)
• HDR de superposición digital
• HDR claro
• Función de los sensores de sincronización
• Función de obturación de velocidad variable (unidad de resolución 2H)
• Conversor A/D de 10 bits / 12 bits
• Función CDS / PGA de 0 dB a 30 dB: ganancia analógica de 30 dB (talla de paso 0,3 dB)
  30.3 dB a 72 dB: ganancia analógica de 30 dB + ganancia digital de 0,3 dB a 42 dB (talla de paso 0,3 dB)
• Apoya la entrada y salida
• Salida de datos de serie CSI-2 (2 carril / 4 carril / 8 carril / 4 carril * 2ch)
• Salida RAW10 / RAW12 / RAW16 (HDR claro)

Las cámaras de seguridad
