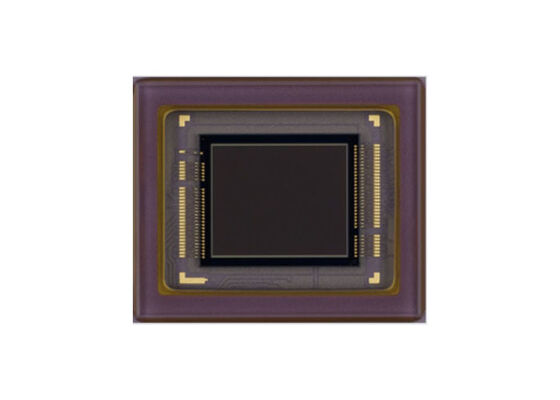

IMX678-AAQR1 Sensor de imagen CMOS con diagonal de 8,86 mm Tamaño 8,40 M Pixeles efectivos y bajo consumo de energía

IMX678-AAQR1 es un sensor de imagen de estado sólido de tipo píxel activo CMOS de 8,86 mm (Tipo 1/1,8) en diagonal con una matriz de píxeles cuadrados y 8,40 M de píxeles efectivos. Este chip funciona con una fuente de alimentación triple analógica de 3,3 V, digital de 1,1 V y de interfaz de 1,8 V y presenta un bajo consumo de energía. Se logra alta sensibilidad, baja corriente oscura y ausencia de manchas mediante la adopción de filtros de mosaico de colores primarios R, G y B. Este chip cuenta con un obturador electrónico con tiempo de integración de carga variable.

• Tamaño de imagen: Diagonal 8,86 mm (Tipo 1/1,8) aprox. 8,40 M píxeles, Todos los píxeles
• Número total de píxeles: 3856 (H) × 2200 (V) aprox. 8,48 millones de píxeles
• Número de píxeles efectivos: 3856 (H) × 2180 (V) aprox. 8,40 millones de píxeles
• Número de píxeles activos: 3856 (H) × 2176 (V) aprox. 8,39 millones de píxeles
• Número de píxeles de grabación recomendados: 3840 (H) × 2160 (V) aprox. 8,29 millones de píxeles
• Tamaño de celda unitaria: 2,0 μm (H) × 2,0 μm (V)
• Negro óptico: Dirección horizontal (H): Frontal 0 píxeles, posterior 0 píxeles; Dirección vertical (V): frontal 20 píxeles, posterior 0 píxeles
• Paquete: LGA de 132 pines

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de sincronización incorporado, controlador H/V y circuito de comunicación en serie
• Frecuencia de entrada: 13,5 MHz / 18 MHz / 24 MHz / 27 MHz / 36 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Número de píxeles de grabación recomendados: 3840 (H) × 2160 (V) aprox. 8,29 millones de píxeles
• Modo de lectura: modo de escaneo de todos los píxeles, modo de agrupación horizontal/vertical de 2/2 líneas, modo de recorte de ventana
• Dirección horizontal/vertical: modo de lectura normal/invertida
• Velocidad de lectura: Velocidad máxima de fotogramas en modo de escaneo de todos los píxeles: 12 bits: 60 fotogramas/s, 10 bits: 72 fotogramas/s
• Función de alto rango dinámico (HDR): superposición digital HDR, Clear HDR
• Función de sincronización de sensores
• Función de obturador de velocidad variable (unidades de resolución 1H)
• Función CDS/PGA: 0 dB a 30 dB: Ganancia analógica 30 dB (paso de paso 0,3 dB); 30,3 dB a 72 dB: Ganancia analógica 30 dB + Ganancia digital 0,3 dB a 42 dB (paso de paso 0,3 dB)
• Admite E/S: salida de datos en serie CSI-2 (2 carriles/4 carriles/8 carriles/4 carriles × 2 canales)
• Salida RAW10/RAW12
• Vidrio con revestimiento antirreflectante en ambas caras.

Camaras de seguridad
