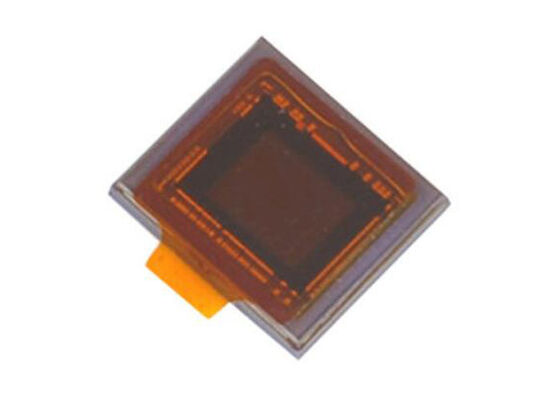

Sensor IMX577-AACK-C IC Sensor de imagen CMOS de 12,3 megapíxeles
El IMX577-AACK-C es un sensor de imagen apilado de tipo píxel activo CMOS de 7,857 mm (Tipo 1/2,3) y 12,3 megapíxeles en diagonal con una matriz de píxeles cuadrados. Emplea la tecnología de sensor de imagen CMOS apilado de Sony para lograr una captura de imágenes de alta velocidad a través de circuitos convertidores A/D paralelos de columnas, junto con imágenes de alta sensibilidad y bajo ruido a través de la estructura de píxeles iluminada en la parte posterior. El sensor cuenta con un filtro de mosaico de colores primarios de pigmentos R, G y B.
Este sensor está equipado con un obturador electrónico con tiempo de integración variable. Opera con tres voltajes de alimentación: analógico 2,8 V, digital 1,05 V y 1,8 V para interfaz de entrada/salida, lo que garantiza un bajo consumo de energía.
Presupuesto
- Tamaño de imagen: Diagonal 7,857 mm (Tipo 1/2,3)
- Número total de píxeles: 4072 (H) × 3176 (V) aprox. 12,93 millones de píxeles
- Número de píxeles efectivos: 4072 (H) × 3064 (V) aprox. 12,47 millones de píxeles
- Número de píxeles activos: 4056 (H) × 3040 (V) aprox. 12,33 millones de píxeles
- Tamaño del chip: 7,564 mm (H) × 5,476 mm (V)
- Tamaño de celda unitaria: 1,55 μm (H) × 1,55 μm (V)
- Paquete: LGA de 92 pines
Características clave
- Sensor de imagen CMOS retroiluminado y apilado
- Modo de superposición digital de alto rango dinámico (DOL-HDR) con salida de datos sin procesar
- Alta relación señal-ruido (SNR)
- Resolución completa a 60 fotogramas/s (Normal), 4K2K a 60 fotogramas/s (Normal), 1080p a 240 fotogramas/s
- Resolución completa a 40 fotogramas/s (12 bits normal), Resolución completa a 30 fotogramas/s (DOL-HDR, 2 fotogramas)
- Formato de salida de vídeo de RAW12/10/8, COMP8
- Modo de ahorro de energía con operación MIPI ULPS
- Lectura de agrupación de píxeles y función de submuestreo V
- Voltear y reflejar de forma independiente
- Frecuencia de reloj de entrada de 6 a 27MHz
- Salida de datos en serie CSI-2 (MIPI 2 carriles/4 carriles, máx. 2,1 Gbps/carril, compatible con la especificación D-PHY versión 1.2)
- Comunicación serie de 2 hilos
- Dos PLL para generación de reloj independiente para control de píxeles e interfaz de salida de datos
- Corrección de píxeles defectuosos (DPC)
- Sensor de luz ambiental (ALS)
- Transición de modo rápido (sobre la marcha)
- Operación de sincronización de sensor dual (compatible con múltiples cámaras)
- 7 k bits de ROM OTP para usuarios
- Sensor de temperatura incorporado
- Conversión A/D de 10 bits/12 bits en chip
- Recorte analógico horizontal de baja potencia
- Modo de escaneo de ventana
- Paquete cerámico de alta precisión de 92 pines
