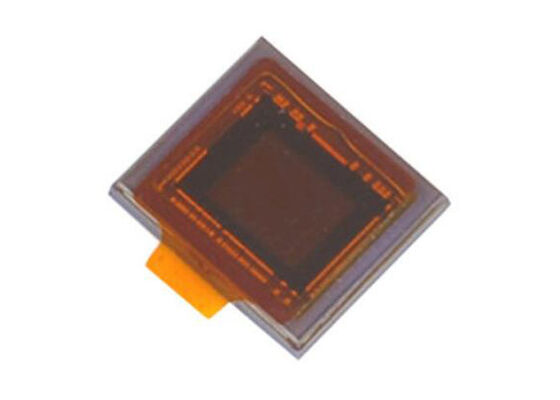

Sensor de imagen CMOS IMX415-AAQR-C con 8,46 M de píxeles efectivos, bajo consumo de energía y función de alto rango dinámico (HDR)

Sensor de imagen de estado sólido de tipo píxel activo CMOS diagonal de 6,4 mm (Tipo 1/2,8) con matriz de píxeles cuadrados y 8,46 M de píxeles efectivos para cámaras en color.

El IMX415-AAQR-C es un sensor de imagen de estado sólido de tipo píxel activo CMOS de 6,4 mm (Tipo 1/2,8) en diagonal que presenta una matriz de píxeles cuadrados con 8,46 M de píxeles efectivos. Este chip funciona con una fuente de alimentación triple analógica de 2,9 V, digital de 1,1 V y de interfaz de 1,8 V, lo que ofrece un bajo consumo de energía. Logra alta sensibilidad, baja corriente oscura y sin manchas mediante la adopción de filtros de mosaico de colores primarios R, G y B. El chip incluye un obturador electrónico con tiempo de integración de carga variable.

• Tamaño de imagen: Diagonal 6,4 mm (Tipo 1/2,8) aprox. 8,40 M píxeles, Todos los píxeles
• Número total de píxeles: 3864(H) x 2228(V) aprox. 8,60 millones de píxeles
• Número de píxeles efectivos: 3864(H) x 2192(V) aprox. 8,46 millones de píxeles
• Número de píxeles activos: 3864(H) x 2176(V) aprox. 8,40 millones de píxeles
• Número de píxeles de grabación recomendados: 3840(H) x 2160(V) aprox. 8,29 millones de píxeles
• Tamaño de celda unitaria: 1,45 μm(H) x 1,45 μm(V)
• Negro óptico: Horizontal: frontal 0 píxeles, posterior 0 píxeles; Vertical: frontal de 36 píxeles, posterior de 0 píxeles
• Ficticio: Horizontal - Frontal 0 píxeles, trasero 0 píxeles; Vertical: frontal 1 píxel, posterior 1 píxel
• Paquete: LGA de 114 pines

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de sincronización incorporado, controlador HV y circuito de comunicación en serie
• Frecuencia de entrada: 24 MHz/27 MHz/37,125 MHz/72 MHz/74,25 MHz
• Número de píxeles de grabación recomendados: 3840(H) x 2160(V) aprox. 8,29 millones de píxeles
• Modos de lectura: modo de escaneo de todos los píxeles, modo de agrupamiento de 2/2 líneas horizontal/vertical, modo de recorte de ventana, dirección horizontal/vertical: modo de lectura normal/invertida
• Velocidad de fotogramas máxima: modo de escaneo de todos los píxeles: 12 bits: 60,3 fotogramas/s, 10 bits: 90,9 fotogramas/s
• Función de alto rango dinámico (HDR): exposición múltiple HDR, superposición digital HDR
• Función de sincronización de sensores
• Función de obturador de velocidad variable (unidades de resolución 1H)
• Función CDS/PGA: Ganancia analógica de 0 dB a 30 dB, Ganancia analógica + digital de 30,3 dB a 72 dB
• Admite E/S: salida de datos en serie CSI-2 (2 carriles/4 carriles), salida RAW10/RAW12

• Camaras de vigilancia
• cámaras FA
• Cámaras industriales
