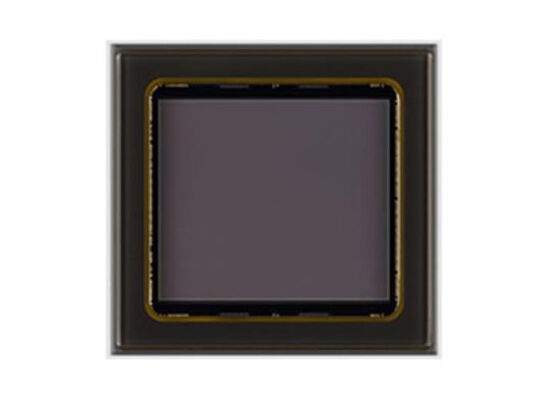

Sensor de imagen CMOS IMX535-AAQJ con píxeles efectivos de tamaño diagonal de 14,0 mm y función de obturador global de 12,41 millones

IMX535-AAQJ es un sensor de imagen de estado sólido de tipo píxel activo CMOS de 14,0 mm (Tipo 1/1.1) en diagonal con una matriz de píxeles cuadrados y 12,41 M de píxeles efectivos. Este chip cuenta con un obturador global con tiempo de integración de carga variable y funciona con fuente de alimentación cuádruple analógica de 3,3 V, 2,9 V, digital de 1,1 V y de interfaz de 1,8 V. Se logran características de alta sensibilidad y baja corriente oscura.

• Tamaño de imagen: Diagonal 14,0 mm (Tipo 1/1,1), Aprox. 12,41 millones de píxeles Todos los píxeles
• Número total de píxeles: 4128 (H) x 3072 (V), aprox. 12,68 millones de píxeles
• Número de píxeles efectivos: 4128 (H) x 3008 (V), aprox. 12,41 millones de píxeles
• Número de píxeles activos: 4128 (H) x 3008 (V), aprox. 12,41 millones de píxeles
• Número de píxeles de grabación recomendados: 4096 (H) x 3000 (V), aprox. 12,28 M píxeles, todos los píxeles
• Tamaño de celda unitaria: 2,74 μm (H) x 2,74 μm (V)
• Negro óptico: Dirección horizontal (H): 0 píxeles frontal, 0 píxeles posterior; Dirección vertical (V): frontal 64 píxeles, trasera 0 píxeles
• Paquete: LGA de 230 pines, 20,0 mm (H) x 16,8 mm (V)

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de sincronización incorporado, controlador HV y circuito de comunicación en serie
• Función de obturador global
• Frecuencia de entrada 37,125 MHz/74,25 MHz/54 MHz
• Número de píxeles de grabación recomendados: 4096(H) x 3000(V) aprox. 12,28 millones de píxeles
• Modos de lectura: modo de escaneo de todos los píxeles, modo de submuestreo 1/2 vertical/horizontal, modo de agrupación 2x ​​2FD, modo ROI, modo de lectura vertical/horizontal - normal/invertida
• Velocidad de fotogramas máxima en modo de escaneo de todos los píxeles: 8 bits 184,6 fotogramas/s, 10 bits 183,9 fotogramas/s, 12 bits 120,9 fotogramas/s
• Función de salida de pulsos con salida de monitor para el período de exposición y salida de pulsos programable
• Convertidor A/D de 8 bits/10 bits/12 bits
• Función CDS/PGA con ganancia analógica de 0 dB a 24 dB (en pasos de 0,1 dB) y combinación de ganancia de 24,1 dB a 48 dB
• Interfaz de E/S: salida SLVS (conmutación de 4 canales/8 canales) y salida SLVS-EC (1 carril/2 carriles/4 carriles/8 carriles)
• Número F de lente recomendado: 2,8 o más (lado cercano)

Cámaras FA, cámaras ITS
