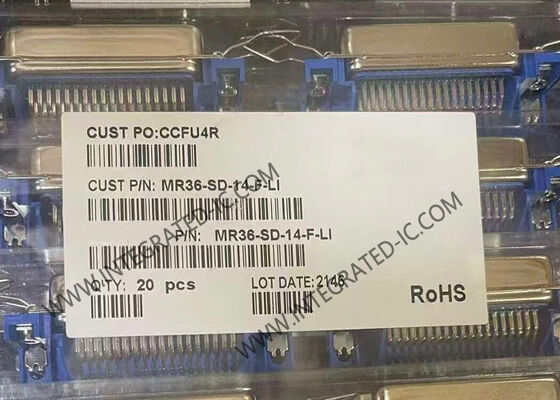

Conector IDC de cinta de alta densidad de 14 pines MR36-SD-14-F-LI con contactos chapados en oro para un posicionamiento preciso

Conector IDC de cinta de alta densidad de 14 pines MR36-SD-14-F-LI con contactos chapados en oro para un posicionamiento preciso
Conector IDC de cinta de alta densidad de 14 pines MR36-SD-14-F-LI con contactos chapados en oro para un posicionamiento preciso

Ampliación de imagen :  Conector IDC de cinta de alta densidad de 14 pines MR36-SD-14-F-LI con contactos chapados en oro para un posicionamiento preciso

Datos del producto:
Lugar de origen: CN
Nombre de la marca: Original Factory
Certificación: Lead free / RoHS Compliant
Número de modelo: MR36-SD-14-F-LI
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: Contact for Sample
Detalles de empaquetado: Paquete estándar
Tiempo de entrega: 3-5 días laborables
Condiciones de pago: TT
Capacidad de la fuente: 10000 piezas por día
Contacto

Conector IDC de cinta de alta densidad de 14 pines MR36-SD-14-F-LI con contactos chapados en oro para un posicionamiento preciso

Descripción
Número de pieza: MR36-SD-14-F-LI Tensión nominal: 250V
Resistencia de aislamiento: ≥1000MΩ Temperatura de funcionamiento: -55°C a +125°C

Conectores MR36-SD-14-F-LI Conector de posicionamiento IDC de cinta miniatura

El MR36-SD-14-F-LI es un conector de posicionamiento IDC de cinta en miniatura que pertenece a la serie MR36. Diseñado específicamente para conexiones de placa a placa y de cable de alta densidad y alta confiabilidad, integra funciones de posicionamiento y bloqueo y se usa ampliamente en control industrial, equipos médicos, terminales de telecomunicaciones y electrónica de consumo.

Desglose del modelo
  • MR36:Código de serie, que indica un conector de cinta en miniatura con un paso de 0,085 pulgadas (2,16 mm) y especificaciones de la serie 36
  • DAKOTA DEL SUR:Conector hembra + terminal IDC, apto para engarzar cables planos
  • 14:Configuración de 14 pines, que cumple con los requisitos de transmisión de señal para recuentos de canales medios a bajos
  • F:Bloqueos de placa bifurcados, que mejoran el posicionamiento de la PCB y la resistencia a las vibraciones
  • LI:Pestillos de resorte instalados, que proporcionan un bloqueo a presión para evitar la desconexión
Especificaciones clave
Características mecánicas
  • Material de contacto: Bronce fosforado, que ofrece excelente elasticidad y resistencia a ciclos de acoplamiento repetidos.
  • Recubrimiento de contacto: Chapado en oro sobre níquel (AU ON NI) en la superficie de contacto, estañado en la superficie de terminación
  • Material de aislamiento: plástico de ingeniería de grado UL94V-0, ignífugo y resistente al calor.
  • Ciclos de acoplamiento: ≥500 ciclos, lo que garantiza una elasticidad estable y un contacto confiable
  • Estructura de posicionamiento: Pasadores de posicionamiento incorporados + pestillos de PCB, lo que garantiza un montaje preciso de PCB
Características eléctricas
  • Corriente nominal: 3A por canal
  • Tensión nominal: 250 V CA
  • Resistencia de aislamiento: ≥1000MΩ (500V CC)
  • Resistencia de contacto: ≤20 mΩ
  • Temperatura de funcionamiento: -55°C a +125°C
Características físicas
  • Paso: 0,085 pulgadas (2,16 mm), diseño de alta densidad
  • Número de pines: 14 pines, diseño de una sola fila
  • Método de montaje: soldadura por orificio pasante
  • Tipo de terminación: engarzado IDC, compatible con cables planos tipo cinta con paso de 1,27 mm
Ventajas clave del diseño
  • Posicionamiento preciso + bloqueo doble: los pasadores de posicionamiento y el bloqueo de la placa de horquilla garantizan una alineación infalible de la PCB
  • Ensamblaje eficiente sin soldadura IDC: el engarzado directo elimina la necesidad de soldar
  • Sistema de contacto altamente confiable: los contactos de resorte de bronce fosforado con baño de oro ofrecen resistencia a la oxidación.
  • Adecuado para entornos hostiles: material aislante ignífugo UL94V-0, amplio rango de temperatura de funcionamiento
  • Diseño compacto y miniaturizado: paso de 0,085 pulgadas y diseño de una sola fila de 14 pines que ahorra espacio en la PCB
Aplicaciones típicas
  • Control industrial: Conexiones de señales internas para PLC, módulos de sensores y pantallas táctiles industriales
  • Equipos Médicos: Conexiones placa a placa para monitores de pacientes, equipos de ultrasonido.
  • Terminales de Comunicaciones: Transmisión interna de señales de bajo voltaje para enrutadores y conmutadores
  • Electrónica de consumo: conexiones internas para dispositivos domésticos inteligentes y electrónica para vehículos
  • Prueba y medición: conexiones de interfaz de señal para instrumentos de prueba
