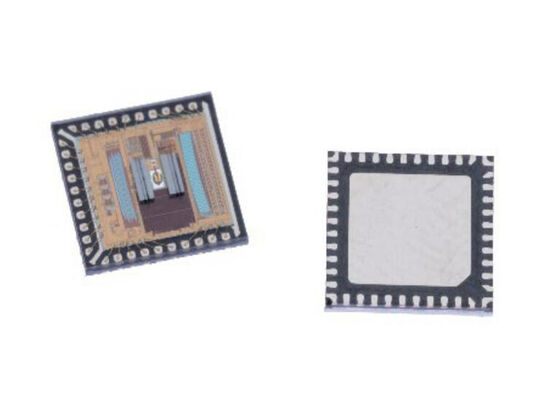

AR25DP-AS01 ASIC de codificador absoluto inteligente programable de 25 bits con paquete QFN-40 y rango de alta temperatura

AR25DP-AS01 es un codificador absoluto ASIC programable inteligente de 25 bits en paquete de protección contra el polvo, diseñado para satisfacer la creciente demanda de aplicaciones con limitaciones de espacio.

Esta solución de un solo chip admite una amplia gama de diámetros totales de 30 mm a 55 mm y soluciones de orificio pasante de hasta 30 mm de diámetro interior. Utilizando tecnología avanzada de codificación óptica reflectante, el AR25DP-AS01 ofrece una alta precisión posicional a través de un algoritmo de corrección que los codificadores magnéticos no pueden lograr.

• Paquete QFN de montaje en superficie en miniatura: 6 mm (largo) × 6 mm (ancho) × 0,7 mm (alto)
• Resoluciones programables por el usuario:
  • Salida absoluta: 15 bits a 25 bits
  • Salida incremental (ABI): 1 CPR a 220 CPR
  • Señales de conmutación (UVW): 1 a 32 pares de polos
• Rango de alta temperatura de -40°C a 125°C
• Voltajes de funcionamiento de modo dual de 3,3 V y 5 V.
• Integración de múltiples vueltas: EHMT, equipo o respaldo de batería
• Flexibilidad del radio óptico (ROP): hueco ciego o orificio pasante (ID de rueda codificada de hasta 30 mm)
• Transceptor de línea incorporado para protocolo con fuerza de conducción seleccionable
• Fácil optimización de la señal con calibración integrada
• Calibración de precisión con una rotación de velocidad constante o con un codificador de referencia.
• Protocolos de comunicación seleccionables:
  • RS-485 (2,5/5/10 Mb/s)
  • ESL (2,5/5/10 Mb/s)
  • SSI 2 hilos (hasta 10 MHz)
  • SPI de 4 hilos (hasta 10 MHz)
  • BiSS-C (hasta 10 MHz)
• Hasta 128 Kb de memoria EEPROM externa accesible al usuario
• Sensor de temperatura incorporado
• Cumple con RoHS

• Automatización e ingeniería robótica.
• Automatización de fábricas y drones
• Dispositivos y equipos médicos y odontológicos.
• Dispositivos portátiles y de mano de alta precisión
• Motor en miniatura, servomotor y actuador lineal.
• Motor de eje pasante, motorreductor y reductor de velocidad.
