AR25-AS02 IC de codificación absoluta de turno único de 25 bits con protocolos estándar

El AR25-AS02 es un codificador absoluto de una sola vuelta de 25 bits con protocolos estándar, que admite soluciones de orificio pasante de hasta 30 mm de diámetro. Cuenta con resoluciones programables por el usuario desde salidas absolutas de una sola vuelta de 15 a 25 bits.

Además, el AR25-AS02 proporciona señales diferenciales analógicas de seno/coseno o señales ABIUVW incrementales digitales con CPR y pares de polos configurables. El codificador incluye una función de calibración automática de última generación que simplifica la integración en los sistemas finales.

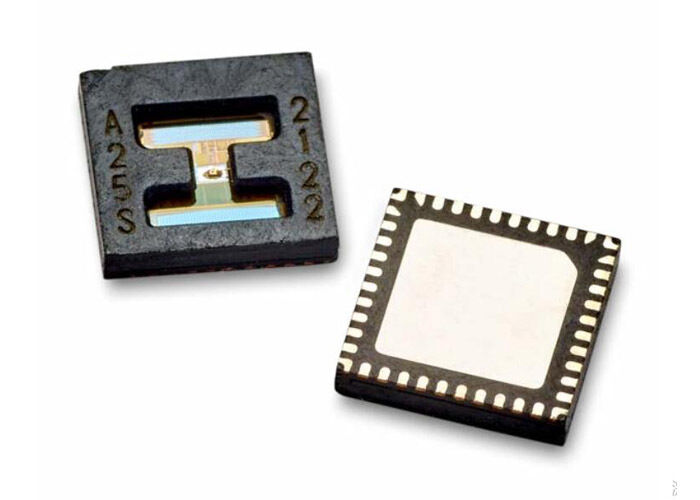

• Paquete QFN de montaje en superficie en miniatura: 6 mm (largo) × 6 mm (ancho) × 1,05 mm (alto)
• Resolución absoluta programable por el usuario: 15 bits a 25 bits
• Resoluciones de salida incremental (ABI) programables por el usuario que van desde 1 CPR a 220 CPR
• Señales de conmutación programables por el usuario (UVW), que van de 1 a 32 pares de polos
• Rango de alta temperatura de -40 °C a 125 °C adecuado para la mayoría de las operaciones industriales
• Voltajes de funcionamiento de modo dual de 3,3 V y 5 V, lo que permite aplicaciones de dispositivos portátiles y de mano.
• Integración de múltiples vueltas: EHMT, equipo o respaldo de batería
• Flexibilidad del radio óptico (ROP): aplicaciones huecas o de eje pasante
• Transceptor de línea incorporado para protocolo con fuerza de conducción seleccionable
• Calibración de precisión automática con velocidad constante a un clic de distancia
• Protocolos de comunicación seleccionables: RS485 (2,5/5/10 Mb/s), ESL (2,5/5/10 Mb/s), SSI de 2 hilos (hasta 10 MHz), SPI de 4 hilos (hasta 10 MHz), BiSS-C (hasta 10 MHz)
• Soporte de memoria externa hasta 128 Kb
• Sensor de temperatura incorporado

• Automatización e ingeniería robótica.
• Automatización de fábricas y drones
• Dispositivos y equipos médicos y odontológicos.
• Dispositivos portátiles y de mano de alta precisión
• Motor en miniatura, servomotor y actuador lineal.
• Motor de eje pasante, motorreductor y reductor de velocidad.
