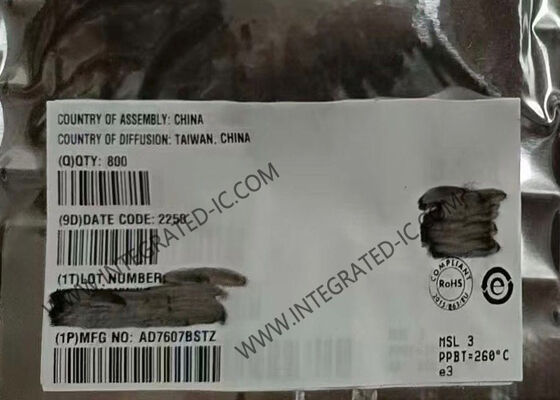

AD7607BSTZ Sistema de adquisición de datos de convertidor analógico a digital de 8 canales y 14 bits con frecuencia de muestreo de 200 kSPS

AD7607BSTZ es un sistema de adquisición de datos analógico a digital (DAS) de muestreo simultáneo de 14 bits. La pieza contiene protección de abrazadera de entrada analógica; un filtro antialiasing de segundo orden; un amplificador de seguimiento y retención; una redistribución de carga de 14 bits, convertidor analógico a digital (ADC) de aproximación sucesiva; un filtro digital flexible; una referencia de 2,5 V y un buffer de referencia; e interfaces seriales y paralelas de alta velocidad.

• 8 entradas muestreadas simultáneamente
• Rangos de entrada analógica bipolar verdadera: ±10 V, ±5 V
• Suministro analógico único de 5 V y VDRIVE de 2,3 V a 5,25 V
• Solución de adquisición de datos totalmente integrada
• Protección de abrazadera de entrada analógica
• Búfer de entrada con impedancia de entrada analógica de 1 MΩ
• Filtro analógico antialiasing de segundo orden
• Referencia precisa en chip y buffer de referencia
• ADC de 14 bits con 200 kSPS en todos los canales
• Interfaz flexible paralelo/serie
• Compatible con SPI/QSPI™/MICROWIRE™/DSP
• Soluciones compatibles con pines de 14 bits a 18 bits
• Clasificación ESD de 7 kV en canales de entrada analógica
• Velocidad de rendimiento rápida: 200 kSPS para todos los canales
• SNR de 85,5 dB a 50 kSPS
• ENTRADA ±0,25 LSB, DNL ±0,25 LSB
• Baja potencia: 100 mW a 200 kSPS
• Modo de espera: 25 mW típico
• Paquete LQFP de 64 derivaciones

• Sistemas de monitoreo y protección de líneas eléctricas.
• Control de motores multifasicos
• Sistemas de instrumentación y control.
• Sistemas de posicionamiento multieje
• Sistemas de adquisición de datos (DAS)
