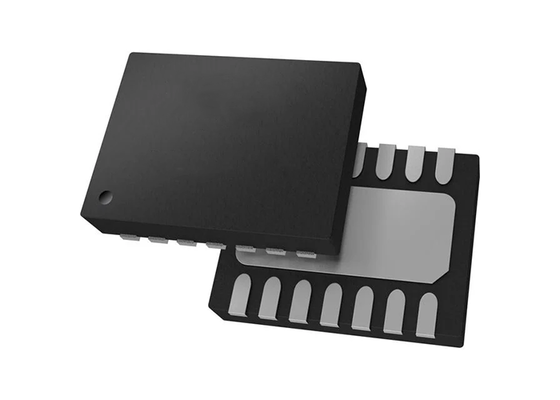

LTC4364CDE-1 Parador de sobretensiones de circuito integrado con un amplio rango de voltaje de funcionamiento de 4 a 80 V y una tensión de sujeción de salida ajustable

LTC4364CDE-1 es un supresor de sobretensiones de alto rendimiento con control de diodo ideal integrado, diseñado específicamente para sistemas de suministro de energía de CC exigentes e ideal para aplicaciones de protección de energía en robots humanoides. El chip prescinde de los diodos Schottky tradicionales y, en su lugar, utiliza un MOSFET de canal N externo para lograr una rectificación de diodo ideal y de baja pérdida. Esto reduce significativamente las pérdidas de conducción y la generación de calor en la ruta de suministro de energía del robot, satisfaciendo las demandas de un funcionamiento continuo a largo plazo.

El dispositivo ofrece protección eléctrica integral, suprimiendo con precisión transitorios de alto voltaje y sobretensiones en el circuito de suministro de energía, al tiempo que admite protección de voltaje inverso de entrada de -40 V y protección inversa de salida de -20 V. Contrarresta eficazmente las interferencias eléctricas, como picos de voltaje y fluctuaciones de energía, generadas durante las vibraciones del movimiento del robot humanoide, los ciclos de arranque y parada del motor y los cambios de postura, evitando así daños a los módulos centrales de precisión, como el controlador principal, los servomotores y los sensores del robot.

Con su paquete compacto y alta integración, el chip no requiere circuitos periféricos complejos. Se adapta bien al espacio de instalación limitado y a los requisitos de diseño liviano de los robots humanoides, y se puede adaptar de manera eficiente al sistema de suministro de energía de 48 V CC del robot. Proporciona protección de alimentación frontal confiable, de bajas pérdidas y altamente resistente para unidades clave como la fuente de alimentación del robot, la adquisición de señales y el control de movimiento.

• Amplio rango de voltaje de funcionamiento: 4 V a 80 V
• Resiste sobretensiones superiores a 80 V con abrazadera VCC
• Voltaje de abrazadera de salida ajustable
• El controlador de diodo ideal mantiene el voltaje de salida durante las caídas de tensión de entrada
• Protección de entrada inversa a -40 V
• Protección de salida inversa a -20 V
• Protección contra sobrecorriente
• Corriente de apagado baja de 10 μA a 12 V
• Temporizador de falla ajustable
• Disponible en paquetes DFN de 14 derivaciones, MSOP de 16 derivaciones y SO de 16 derivaciones de 4 mm x 3 mm
• Calificación AEC-Q100 para aplicaciones automotrices

• Protección contra sobretensiones automotrices/aviónica
• Intercambio en caliente/inserción en vivo
• Anillo OR de suministro redundante
• Protección del puerto de salida
• Robots humanoides
