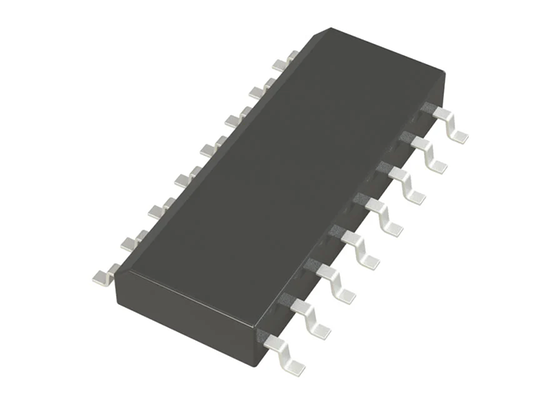

LTC4364CS-2 Parador de sobretensiones con controlador de diodo ideal de 4V a 80V Protección de entrada inversa de voltaje operativo hasta -40V de grado automotriz

El LTC4364CS-2 es un supresor de sobretensiones de un solo canal con un controlador de diodo ideal, que funciona a voltajes entre 4 y 80 V. Resiste sobretensiones de hasta 80 V y brinda protección contra voltajes inversos de entrada de hasta -40 V y voltajes inversos de salida de hasta -20 V.

Este dispositivo logra una caída de voltaje cercana a cero a través de un MOSFET externo, mantiene la potencia de salida durante condiciones de bajo voltaje y presenta sincronización de falla ajustable y apagado por sobrecorriente con reinicio automático después de una falla con un ciclo de trabajo bajo. Alojado en un paquete de montaje en superficie 16-SO, es ideal para servoaccionamientos y circuitos de alimentación de control principal en robots humanoides, suprimiendo transitorios de voltaje causados ​​por ciclos de arranque y parada del motor y perturbaciones en los cables.

• Amplio rango de voltaje de funcionamiento: 4 V a 80 V
• Resiste sobretensiones superiores a 80 V con abrazadera VCC
• Voltaje de abrazadera de salida ajustable
• El controlador de diodo ideal mantiene el voltaje de salida durante las caídas de tensión de entrada
• Protección de entrada inversa a -40 V
• Protección de salida inversa a -20 V
• Protección contra sobrecorriente
• Corriente de apagado baja de 10 μA a 12 V
• Temporizador de falla ajustable
• Ciclo de trabajo de reintento del 0,1% durante fallas
• Disponible en paquetes DFN de 14 derivaciones, MSOP de 16 derivaciones y SO de 16 derivaciones de 4 mm x 3 mm
• Calificación AEC-Q100 para aplicaciones automotrices

• Protección contra sobretensiones automotrices/aviónica
• Intercambio en caliente/inserción en vivo
• Anillo OR de suministro redundante
• Protección del puerto de salida
• Robots humanoides
