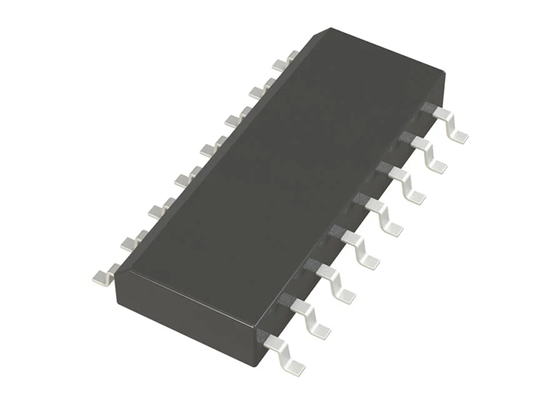

LTC4364HS-1 Grado automotriz de 4V a 80V 750uA IC de frenador de sobretensiones con controlador de diodo ideal

LTC4364HS-1 es un CI supresor de sobretensiones de uso general de grado automotriz que integra un control de diodo ideal. Al operar a voltajes entre 4 y 80 V, puede soportar sobretensiones de alto voltaje y brinda protección contra voltajes de entrada inversos de hasta -40 V.

Utiliza un MOSFET externo para permitir la sujeción de sobretensión ajustable, el apagado programable por sobrecorriente y el monitoreo de subtensión, y bloquea permanentemente la salida después de una falla. La ruta de diodo ideal incorporada reemplaza un diodo Schottky, ofreciendo una caída de voltaje directo extremadamente baja y manteniendo el voltaje del bus durante el apagado o las caídas de voltaje.

Es adecuado para sistemas de suministro de energía de baterías de iones de litio en robots humanoides, brindando protección contra picos de energía causados ​​por el arranque y parada conjunto del motor, conmutación de accionamiento multicanal, conexión inversa, subtensión y fallas de cortocircuito. Presenta un amplio rango de temperatura de funcionamiento de -40 °C a 125 °C y un bajo consumo de energía en espera. El paquete compacto 16-SO garantiza un suministro de energía estable y confiable para controladores de robots, servoaccionamientos y sensores de detección.

• Amplio rango de voltaje de funcionamiento: 4 V a 80 V
• Resiste sobretensiones superiores a 80 V con abrazadera VCC
• Voltaje de abrazadera de salida ajustable
• El controlador de diodo ideal mantiene el voltaje de salida durante las caídas de tensión de entrada
• Protección de entrada inversa a -40 V
• Protección de salida inversa a -20 V
• Protección contra sobrecorriente
• Corriente de apagado baja de 10 μA a 12 V
• Temporizador de falla ajustable
• Ciclo de trabajo de reintento del 0,1% durante fallas
• Disponible en paquetes DFN de 14 derivaciones, MSOP de 16 derivaciones y SO de 16 derivaciones de 4 mm x 3 mm
• Calificación AEC-Q100 para aplicaciones automotrices

• Protección contra sobretensiones automotrices/aviónica
• Intercambio en caliente/inserción en vivo
• Anillo OR de suministro redundante
• Protección del puerto de salida
• Robots humanoides
