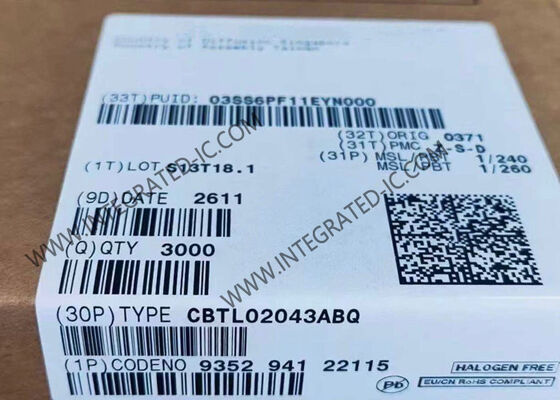

CBTL02043ABQ Interruptor multiplexor/demultiplexor de chip de circuito integrado de 3,3 V con ancho de banda de 10 GHz y funcionalidad bidireccional en paquete DHVQFN20

CBTL02043ABQ es un conmutador multiplexor/demultiplexor 2 a 1 de 2 canales diferenciales para USB 3.1, PCI Express Generación 3 u otras aplicaciones de interfaz serie de alta velocidad. El CBTL02043ABQ puede cambiar dos señales diferenciales a una de dos ubicaciones.

• 2 canales diferenciales bidireccionales, multiplexor/demultiplexor 2:1
• Conmutación de señal de alta velocidad para PCIe Gen3 8 Gbit/s
• Alto ancho de banda: 10 GHz a -3 dB
• Baja pérdida de retorno: -13,5 dB a 4 GHz
• Diafonía baja: -35 dB a 4 GHz
• Bajo aislamiento fuera de estado: -20 dB a 4 GHz
• Sesgo intra-par bajo: 5 ps típico
• Sesgo entre pares bajo: 35 ps máximo
• Rango de funcionamiento VDD: 3,3 V ±10%
• Pin de apagado (XSD) para el modo de ahorro de energía
• Corriente de espera inferior a 1 µA
• Paquete DHVQFN20
• Baja pérdida de inserción: -0,5 dB a 100 MHz, -1,3 dB a 4,0 GHz
• Tolerancia ESD: 2000 V HBM, 1000 V CDM

• Enrutamiento de señales diferenciales de alta velocidad con baja atenuación de señal PCIe Gen3
• DisplayPort 1.2
• USB 3.1
• SATA 6 Gbit/s
