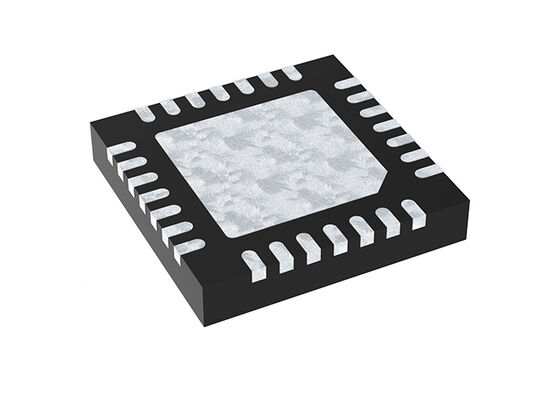

EM9304V01LF28B Bluetooth IC de baja potencia BT 5.0 SOC de baja energía en paquete QFN-28

El EM9304 es un circuito integrado (CI) diminuto y de bajo consumo, optimizado para productos habilitados para Bluetooth® 5.0 de baja energía. Su arquitectura flexible le permite actuar como un CI complementario para cualquier producto basado en ASIC o MCU, o como un sistema en chip (SoC) completo. Las aplicaciones personalizadas pueden ejecutarse desde memoria programable una sola vez (OTP), y los periféricos digitales (SPI o I2C) pueden interactuar con dispositivos externos como sensores, memoria, pantallas o controladores táctiles.

Sistema en chip:
• Eficiente energéticamente, estándar de la industria, ARC EM4, MCU de 32 bits funcionando a 24 MHz
• Unidad de punto flotante para procesamiento de sensores
• 136 kB de ROM, incluida la capa de enlace y la pila
• 128 kB de OTP para parámetros, perfiles y aplicaciones - velocidad de ejecución de 24 MHz
• 48 kB de RAM de instrucciones y 28 kB de RAM de datos
• 4, 8 o 20 kB con retención de datos seleccionable
• Temporizadores universales, de suspensión y de protocolo
• Interfaces maestras I2C y SPI
• Hasta 12 GPIO
Tecnología Bluetooth 5.0 de baja energía:
• Subsistema controlador BT 5.0 (QD ID 93999)
• Pila Bluetooth (QD ID 84268) en ROM
• Capas de transporte HCI/ACI SPI y UART
• Hasta ocho conexiones simultáneas admitidas
• Longitud de PDU extendida y seguridad mejorada
Características de seguridad:
• Generador de números aleatorios verdaderos
• Motor de cifrado de hardware AES-128
• Generación de claves (ECC-P256)
• Actualización de firmware por aire (OTA)
Sistema de gestión de energía:
• Operación DCDC digital de subida/bajada
• Soporta baterías de 1.5 V y 3.0 V
• Planificador y gestor de memoria
• Base de tiempo de oscilador RC o de cristal de baja frecuencia
Consumo de corriente a 3 V:
• 3.0 mA de corriente típica de receptor pico
• 5.2 mA de corriente típica de transmisor pico a 0.4 dBm
• 1.0 µA en modo de suspensión conectado
• 5 nA en modo de deshabilitación del chip
Rendimiento de RF:
• -94 dBm de sensibilidad del receptor Bluetooth de baja energía para operación de 1 Mbps y carga útil de 37 bytes
• Rango de potencia de salida del transmisor de -34 a +6.1 dBm
Requisitos de componentes:
• 3 condensadores de CC, 1 bobina DCDC, 1 filtro de ferrita
• Pin de antena de extremo único de 50 Ω (sin balun)
• XTAL de 48 MHz, XTAL de 32 kHz (opcional)
Rango de embalaje y funcionamiento:
• QFN-28 (4x4 mm), WLCSP25 y chip desnudo/oblea
• Rango de temperatura de funcionamiento industrial: -40 °C a +85 °C
Soporte al cliente:
• Kits de desarrollo de hardware y software
• Soporte de certificación FCC/CE
• Foro de soporte de hardware y software
