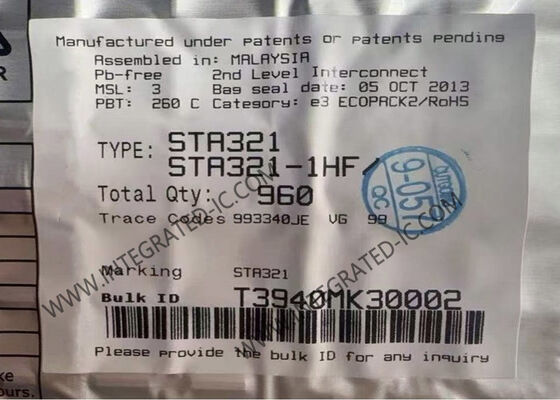

STA321 Chip de circuito integrado Sistema de audio digital de 4 canales con controlador FFX y ADC de 16 bits

El STA321 es una solución de chip único para aplicaciones de procesamiento de audio digital de hasta 4.0 canales. El STA321 forma parte de la familia Sound Terminal™, que junto con la etapa de potencia digital proporciona transmisión de audio digital completa al altavoz, ofreciendo rentabilidad, baja disipación de energía y enriquecimiento del sonido.

La sección de entrada del STA321 consta de dos entradas analógicas estéreo multiplexadas, un ADC de 16 bits y dos interfaces de entrada digital independientes. La interfaz de entrada de datos de audio serial acepta todos los formatos posibles, incluido el popular formato I2S. También hay una interfaz de salida digital alimentada por el ADC o por las señales procesadas digitalmente.

• Puente CMOS Embebido: hasta 0.5 W/canal
• Configuraciones de Salida: 2.0, 2.1, 4.0, Mono
• Operación simultánea de reproducción y grabación
• pfStart™ para operaciones de un solo extremo sin clics
• Ganancia/atenuación individual de canal y maestro
• Etapas de pre y post mezcla
• Actualización de volumen suave y silenciamiento
• Ganancia/atenuación digital de -105 dB a +36 dB en pasos de 0.5 dB
• Filtro paso alto seleccionable de bloqueo de CC
• Hasta 13 biquads programables por el usuario de 28 bits (EQ) por canal
• Filtro de de-énfasis seleccionable
• Modulación ternaria, binaria o de desplazamiento de fase
• Control de tono de graves/agudos
• Salida de auriculares con detector de jack
• Salida PWM
• Control I2C
• Cuatro canales de procesamiento de audio de 24 bits
• Convertidor de frecuencia de muestreo de entrada de 4 canales (8 kHz a 192 kHz)
• Modulador clase D FFX™ de alta eficiencia
• Dos canales estéreo con interfaz de datos de entrada/salida I2S
• Rango dinámico de 100 dB
• Capacidad de multiplexación/mezcla analógica y digital
• Mapeo y enrutamiento de canales flexible
• Entrada ADC estéreo de 16 bits con PGA y polarización de micrófono
