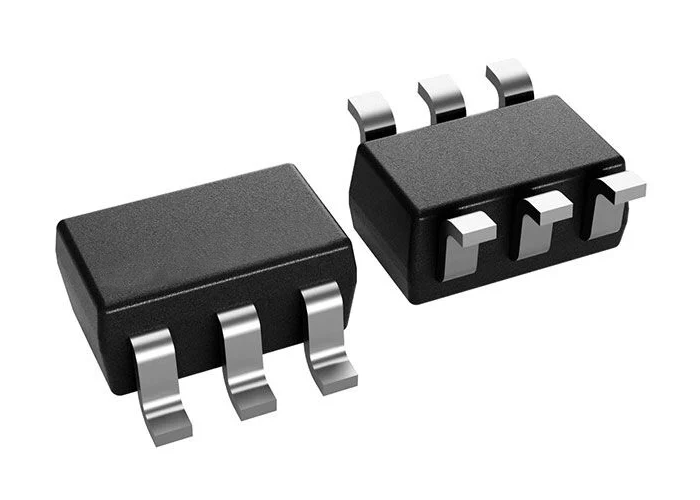

Amplificador de detección de corriente bidireccional de alta precisión de 26 V, chip de circuito integrado INA213BIDCKR
El INA213 es un monitor de corriente de derivación con salida de voltaje (también llamado amplificador de detección de corriente) comúnmente utilizado para protección contra sobrecorriente, medición de corriente de precisión para optimización del sistema o en circuitos de retroalimentación de bucle cerrado. Esta serie de dispositivos puede detectar caídas a través de derivaciones con voltajes de modo común de -0.3 V a 26 V, independientemente del voltaje de suministro.
Especificaciones del INA213
| Número de canales |
1 Canal |
| GBP - Producto de ganancia y ancho de banda |
80 kHz |
| Vcm - Voltaje de modo común |
12 V |
| CMRR - Relación de rechazo de modo común |
120 dB |
| Ib - Corriente de polarización de entrada |
28 uA |
| Vos - Voltaje de offset de entrada |
5 uV |
| Voltaje de suministro - Máx. |
26 V |
| Voltaje de suministro - Mín. |
2.7 V |
| Corriente de suministro de operación |
100 uA |
| Error de ganancia |
0.02 % |
| Temperatura mínima de operación |
-40 °C |
| Temperatura máxima de operación |
+125 °C |
| Ganancia V/V |
50 V/V |
| Peso unitario |
28 mg |
Características del INA213
- Formato actualizado para que coincida con el nuevo diseño y flujo de TI
- Amplio rango de modo común: -0.3 V a 26 V
- Voltaje de offset: ±35 µV (Máximo, INA210)
- Permite caídas de derivación de 10 mV a escala completa
- Error de ganancia (Máximo en temperatura): ±0.5% (Versión C), ±1% (Versiones A y B)
- Deriva de offset de 0.5-µV/°C (Máximo)
- Deriva de ganancia de 10 ppm/°C (Máximo)
- Corriente quiescente: 100 µA (Máximo)
- Paquetes SC70 y Thin UQFN: Todos los modelos
Aplicaciones del INA213
- Computadoras portátiles
- Teléfonos celulares
- Equipos de telecomunicaciones
- Gestión de energía
- Cargadores de batería
