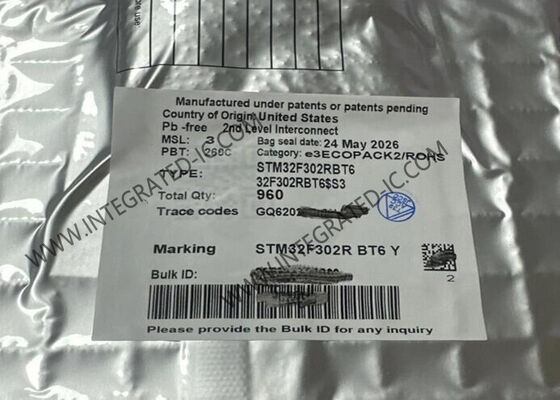

STM32F302RBT6 IC de microcontrolador de 32 bits con núcleo ARM Cortex-M4, velocidad de 72 MHz y memoria flash de 128 KB

STM32F302 se basa en el núcleo RISC de 32 bits de alto rendimiento ARM® Cortex®-M4 con FPU que opera a una frecuencia de hasta 72 MHz e incorpora una unidad de coma flotante (FPU),una unidad de protección de memoria (MPU) y una macrocella de traza incorporada (ETM)La familia incorpora memorias embebidas de alta velocidad (hasta 256 Kbytes de memoria Flash, hasta 40 Kbytes de SRAM) y una amplia gama de I / O y periféricos mejorados conectados a dos buses APB.

• Núcleo: CPU de 32 bits ARM® Cortex®-M4 con FPU (máximo 72 MHz), multiplicación de ciclo único y división HW, instrucción DSP y MPU (unidad de protección de memoria)
• Condiciones de funcionamiento: VDD, rango de voltaje VDDA: de 2,0 V a 3,6 V
• Memorias: 128 a 256 Kbytes de memoria Flash, hasta 40 Kbytes de SRAM con verificación de paridad HW implementada en los primeros 16 Kbytes
• Unidad de cálculo del CRC
• Reinicio y gestión del suministro: Reinicio de encendido/desenchufe (POR/PDR), detector de voltaje programable (PVD)
• Modo de baja potencia: estado de reposo, parada y espera
• Suministro VBAT para RTC y registros de respaldo
• Gestión del reloj: oscilador de cristal de 4 a 32 MHz, oscilador de 32 kHz para RTC con calibración, RC interno de 8 MHz con opción x16 PLL, oscilador interno de 40 kHz
• Hasta 87 entradas/salidas rápidas, todas mapeables en vectores de interrupción externos, varias tolerantes a 5 V
• Matriz de interconexión
• Controlador DMA de 12 canales
• Dos ADC de 0,20 μS (hasta 17 canales) con resolución seleccionable de 12/10/8/6 bits, rango de conversión de 0 a 3,6 V
• Un canal DAC de 12 bits con alimentación analógica de 2,4 a 3,6 V
• Cuatro comparadores analógicos rápidos de ferrocarril a ferrocarril con alimentación analógica de 2 a 3,6 V
• Dos amplificadores operativos que pueden usarse en modo PGA
• Hasta 24 canales de detección capacitiva con soporte para sensores táctiles con tecla táctil, lineal y rotativo
• Hasta 11 temporizadores, incluidos los temporizadores de 32 y 16 bits con diversas funciones
• Calendario RTC con alarma, despertador periódico de parada / espera
• Interfaces de comunicación: interfaz CAN, dos modos I2C más rápido, hasta cinco USART/UART, hasta tres SPI, interfaz a toda velocidad USB 2.0, transmisor infrarrojo
• Descomposición de cable en serie, Cortex®-M4 con FPU ETM, JTAG
