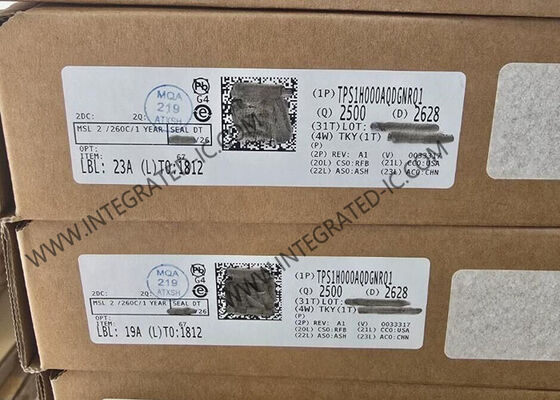

TPS1H000AQDGNRQ1 40V 1Ω Interruptor Inteligente de Lado Alto Automotriz IC Chip con Límite de Corriente Ajustable

El TPS1H000 es un interruptor de potencia de lado alto de un solo canal totalmente protegido con un FET de potencia NMOS de 1000 mΩ integrado.

Un límite de corriente ajustable mejora la fiabilidad del sistema al limitar la corriente de entrada o sobrecarga.simplificación del diseño de la potencia de la primera etapaLas características configurables además del límite de corriente proporcionan flexibilidad de diseño en las áreas de funcionalidad, costo y disipación térmica.

• Calificados para aplicaciones automotrices
• AEC-Q100 con los siguientes resultados:
  • Grado de temperatura del dispositivo 1: rango de temperatura de funcionamiento ambiente de -40°C a 125°C
  • El dispositivo HBM ESD tiene un nivel de clasificación H2
  • Nivel C4B de clasificación del MDL ESD del dispositivo
• Interruptor inteligente de un solo canal de 1000 mΩ
• Válvula de trabajo amplia: 3,4 V a 40 V
• Corriente de espera baja: < 500nA
• Límites de corriente ajustables con resistencia externa
  • ±15% Cuando ≥ 150 mA
  • ± 10% Cuando ≥ 300 mA
• Comportamiento configurable después del límite de corriente
  • Modo de retención
  • Modo de bloqueo con tiempo de retraso ajustable
  • Modo de repetición automática
• Apoya el funcionamiento independiente sin MCU
• Protección:
  • Corto a GND y sobrecarga
  • Apagado térmico y oscilación térmica
  • Clampada de tensión negativa para cargas inductivas
  • Pérdida de GND y pérdida de batería
• Diagnóstico:
  • Detección de sobrecarga y corta distancia a GND
  • Detección de carga abierta y de falta de batería en estado encendido o apagado
  • Apagado térmico y oscilación térmica

• El conductor LED de un solo canal
• El conductor de relé de lado alto de un solo canal
• Iluminación del cuerpo
• Sensores de sistemas avanzados de asistencia al conductor (ADAS)
• Cargas resistivas, inductivas y capacitivas generales
