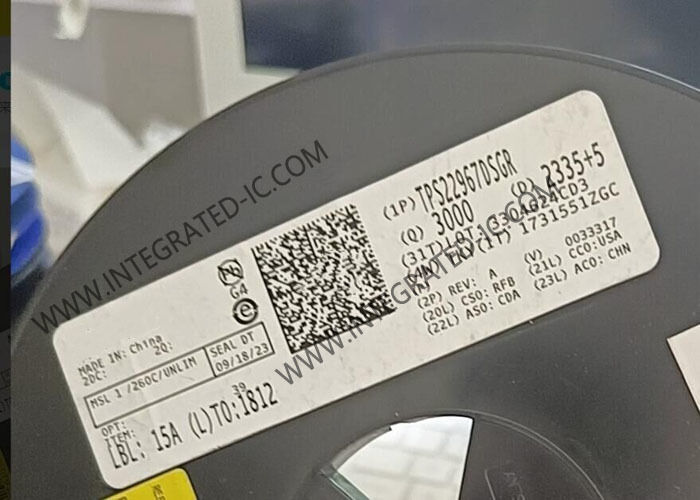

TPS22967DSGR Chip de circuito integrado 5.5V 4A 22mΩ Interruptor de carga de resistencia ultrabaja

El dispositivo TPS22967 es un pequeño interruptor de carga RON de un solo canal de muy bajo rendimiento con encendido controlado.5 V y puede soportar una corriente continua máxima de 4 AEl interruptor está controlado por una entrada de encendido/apagado (ON), que puede interactuar directamente con las señales de control de bajo voltaje.se añade una resistencia de 225-Ω para descarga rápida de salida cuando el interruptor está apagado.

El TPS22967 está disponible en un paquete WSON de 8 pines (DSG) de 2 mm × 2 mm, pequeño y que ahorra espacio, con una almohadilla térmica integrada que permite una alta disipación de energía.El dispositivo está caracterizado para funcionar en el rango de temperatura del aire libre de -40°C a 85°C..

• Interruptor de carga integrado de un solo canal
• Rango de tensión de entrada: 0,8 V a 5,5 V
• Baja resistencia RON
• RON = 22 mΩ en VIN = 5 V (VBIAS = 5 V)
• RON = 22 mΩ en VIN = 3,6 V (VBIAS = 5 V)
• RON = 22 mΩ en VIN = 1,8 V (VBIAS = 5 V)
• 4-A Corriente de interruptor continua máxima
• Corriente quiescente baja (50 μA)
• Bajo umbral de entrada de control permite el uso de 1.2-V, 1.8-V, 2.5-V, y 3.3-V lógica
• Tiempo de elevación configurable
• Descarga rápida de salida (QOD)
• Paquete WSON de 8 pines con almohadilla térmica

• Los ultrabooks
• Los portátiles y los netbooks
• Las tabletas
• Electrónica de consumo
• Set-Top Boxes y puertas de entrada residenciales
• Sistemas de telecomunicaciones
• Dispositivos de estado sólido (SSD)
