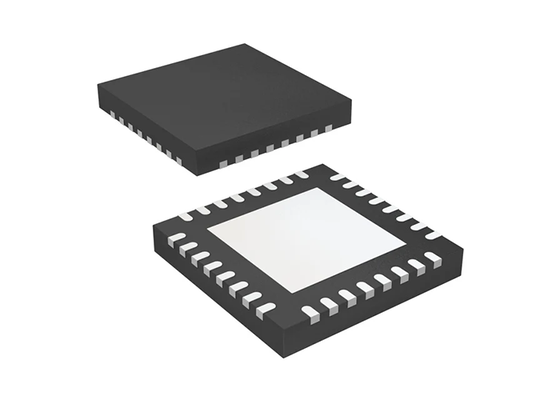

Chip de circuito integrado DRV8320SRTVR de 6V a 60V controlador de puerta inteligente trifásico para aplicaciones de motor

El DRV8320 es un controlador de puertas integrado para aplicaciones trifásicas. Los dispositivos proporcionan tres controladores de puertas de medio puente, cada uno capaz de conducir MOSFET de potencia de N-canal de lado alto y bajo.El DRV8320 genera los voltajes correctos de accionamiento de la puerta utilizando una bomba de carga integrada para los MOSFET de lado alto y un regulador lineal para los MOSFET de lado bajoLa arquitectura Smart Gate Drive admite corrientes de accionamiento de puertas de pico de hasta 1A fuente y 2A.El DRV8320 puede funcionar desde una sola fuente de alimentación y admite un amplio rango de alimentación de entrada de 6 a 60 V para el controlador de la puerta y de 4 a 60 V para el regulador de buck opcional.

• El conductor de la puerta de puente triple
• Dispositivos de 3 MOSFET de N-canal de lado alto y 3 de lado bajo (NMOS)
• Arquitectura de conducción de puertas inteligentes
• Control de velocidad de giro ajustable
• Corriente de fuente de pico de 10 mA a 1 A
• Corriente de sumidero de pico de 20 mA a 2 A
• Fuentes de alimentación integradas para conductores de puertas
• Apoya el ciclo de trabajo 100% PWM
• Bomba de carga en el lado superior
• Regulador lineal de lado bajo
• Rango de tensión de funcionamiento de 6 a 60 V
• Regulador integrado de corriente continua/corriente continua de caña opcional
• El número de unidad de control es el número de unidad de control.
• Rango de tensión de funcionamiento de 4 a 60 V
• 0Capacidad de salida de.8 a 60 V, 600 mA
• Amplificadores integrados triplos de sentido de corriente de lado bajo (CSA) opcionales
• El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
• Apoyo bidireccional o unidireccional
• Interfaz SPI y hardware disponible
• 6x, 3x, 1x y modos PWM independientes
• Soporta entradas lógicas de 1.8 V, 3.3 V y 5 V
• Modo de sueño de baja potencia (12 μA)
• Regulador de tensión lineal, 3,3 V, 30 mA
• Envases y huellas de QFN compactos
• Diseño de sistemas eficientes con bloques de energía
• Características de protección integradas
• Bloqueo de bajo voltaje VM (UVLO)
• Bajo tensión de la bomba de carga (CPUV)
• MOSFET Protección contra la sobrecorriente (OCP)
• Error del conductor de la puerta (GDF)
• Advertencia térmica y apagado (OTW/OTSD)
• Indicador de estado de falla (nFAULT)

• Módulos de motor de corriente continua sin escobillas (BLDC) y PMSM
• Los ventiladores, las bombas y los servoconductores
• Bicicletas eléctricas, patinetes eléctricos y movilidad eléctrica
• Herramientas de jardín y eléctricas, cortadoras de césped
• Las aspiradoras sin cable
• Drones, robótica y juguetes RC
• Robots industriales y de logística
