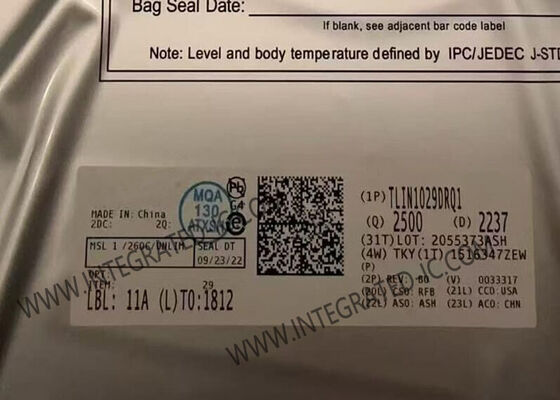

TLIN1029DRQ1 Chip de circuito integrado LIN Transceptor con velocidad de datos de 20kbps 4V ~ 36V Tensión de alimentación y calificación AEC-Q100

El TLIN1029 es un transceptor de capa física de red de interconexión local (LIN) con funciones integradas de activación y protección, compatible con los estándares LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A e ISO/DIS 17987-4.2. LIN es un bus bidireccional de un solo cable que se utiliza típicamente para redes en vehículos con velocidades de datos de hasta 20 kbps. El TLIN1029 está diseñado para soportar aplicaciones de 12 V con un voltaje de operación más amplio y protección adicional contra fallas en el bus.

• Calificado AEC-Q100 para aplicaciones automotrices
• Grado de temperatura 1: -40°C a 125°C TA
• Nivel de certificación HBM del dispositivo: ±8 kV
• Nivel de certificación CDM del dispositivo: ±1.5 kV
• Compatible con LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A e ISO/DIS 17987-4.2
• Cumple con la práctica recomendada SAE J2602 para LIN
• Soporta ISO 9141 (K-Line)
• Soporta aplicaciones de 12 V
• Velocidad de datos de transmisión LIN de hasta 20 kbps
• Amplios rangos de operación: Voltaje de suministro de 4 V a 36 V
• ±45-V Protección contra fallas en el bus LIN
• Modo de suspensión: el consumo de corriente ultrabajo permite la activación por evento desde el bus LIN o la activación local a través de EN
• Operación sin fallas al encender y apagar
• Características de protección: Protección contra subtensión en VSUP, Protección contra tiempo de espera dominante de TXD (DTO), Protección contra apagado térmico
• Nodo sin alimentación o desconexión a tierra a prueba de fallas a nivel de sistema

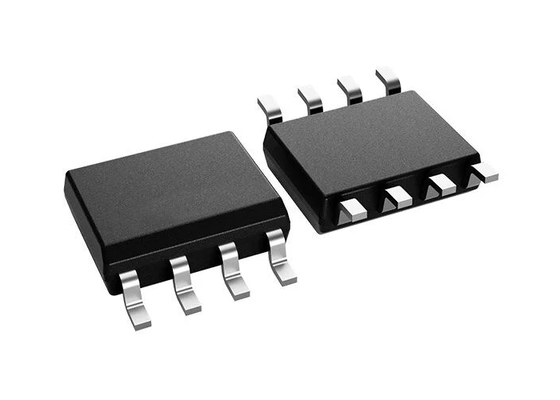

• Disponible en encapsulados SOIC (8) y VSON sin plomo (8) para una mejor capacidad de inspección óptica automatizada (AOI)

• Electrónica de carrocería e iluminación
• Infoentretenimiento y clúster
• Vehículos eléctricos híbridos y sistemas de tren motriz
• Seguridad pasiva
• Electrodomésticos
