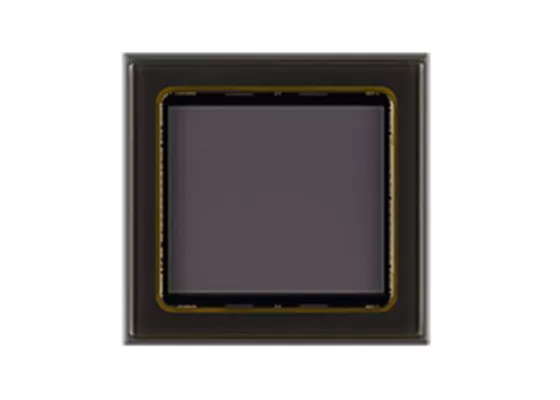

IMX535-AAMJ1-RG Sensor de imagen CMOS de estado sólido diagonal de 14,0 mm con obturador global y píxeles efectivos de 12,41 M

El IMX535 es un sensor de imagen de estado sólido de tipo píxel activo CMOS diagonal de 14,0 mm (tipo 1/1.1) con una matriz de píxeles cuadrados y píxeles efectivos de 12,41 M.Este chip cuenta con un obturador global con tiempo de carga-integración variable y funciona con 3.3 V, 2.9 V, digital 1.1 V, y interfaz 1.8 V de suministro de energía cuadruple.

• Puntos de tipo píxel activo CMOS
• Circuito de ajuste de tiempo incorporado, controlador de H/V y circuito de comunicación en serie
• Función de obturación global
• Frecuencia de entrada 37,125 MHz / 74,25 MHz / 54 MHz
• Número de píxeles de registro recomendados: 4096 (H) × 3000 (V) aproximadamente 12,28 M píxeles
• Modo de lectura: modo de escaneo de todos los píxeles, modo de submuestreo vertical/horizontal 1/2, modo de ensamblaje de 2 × 2 FD, modo ROI, modo de lectura vertical/horizontal-normal/invertido
• Velocidad máxima de fotogramas en el modo de escaneo de todos los píxeles: 8 bits 184.6 fotogramas/s, 10 bits 183.9 fotogramas/s, 12 bits 120.9 fotogramas/s
• Función de salida de pulso con salida del monitor para el período de exposición
• Salida de pulso programable
• Conversor A/D de 8 bits / 10 bits / 12 bits
• Función CDS / PGA con ganancia analógica de 0 a 24 dB y rango de ganancia de 24 a 48 dB
• Interfaz de E/S: salida SLVS (4 ch / 8 ch conmutación) y salida SLVS-EC (1 carril / 2 carril / 4 carril / 8 carril)
• Número de lentes F recomendado: 2,8 o más (lado cerrado)

• Las cámaras de FA
• Las cámaras ITS
