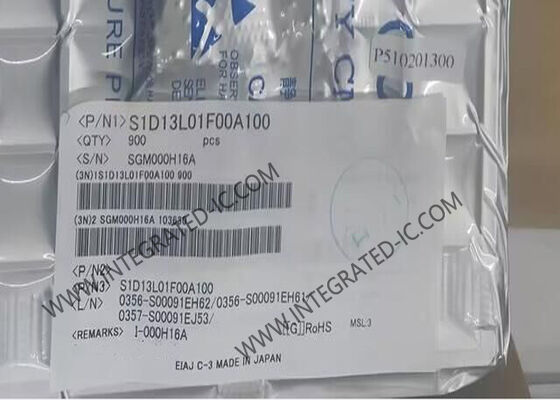

S1D13L01F00A100 Controlador LCD de circuito integrado con chip de 384KB WQVGA Display Buffer en el paquete QFP-128

El S1D13L01 es un controlador LCD gráfico simple y multipropósito con un búfer de pantalla SRAM integrado de 384 KB que admite paneles TFT. El S1D13L01 admite las interfaces de CPU más populares tanto en variaciones de 8/16 bits como directas/indirectas. El búfer de pantalla integrado permite WQVGA hasta 480x272 a 24bpp u 800x480 a 8bpp para visualización de una sola capa, o 480x272 a 16bpp (capa principal) y 480x272 a 8bpp (capa PIP) para visualización de dos capas.

• Búfer de pantalla integrado de 384 KB
• Interfaces de CPU directas e indirectas
• Ancho de bus de datos de 8/16 bits
• Interfaz de CPU SPI
• Soporte para paneles TFT con interfaz RGB
• Resoluciones programables hasta 800x480@8bpp
• Profundidad de color programable hasta 24 bpp
• Soporta ventanas principal y PIP
• Rotación SwivelViewTM de 90°, 180°, 270°
• Pines de entrada/salida de propósito general
• LUT 256x24 bits x 3 piezas para capa principal y PIP
• Mezcla alfa, transparencia, parpadeo
• Modo de ahorro de energía iniciado por software
• Los relojes se pueden seleccionar entre dos PLL integrados o entradas de reloj digital
• HIOVDD/PIOVDD: 3.3 o 1.8V CORE/PLLVDD: 1.5V
• Rango de temperatura: -40° ~ 85°
• Paquete: QFP15 de 128 pines, paso de pines de 0.4 mm
