Chip de Circuito Integrado ASM1156 Dispositivo SATA 5G 6Gbps USB 3.2 Gen-I a SATA RAID/Multiplicador de Puertos
Chip de Circuito Integrado ASM1156 Dispositivo SATA 5G 6Gbps USB 3.2 Gen-I a SATA RAID/Multiplicador de Puertos
Descripción del Producto de ASM1156
ASM1156 es una solución de chip único para conectar USB 3.2 Gen-I a una interfaz SATA dual. Está altamente integrado con PHYs de diseño propio SuperSpeedPlus, SuperSpeed y High-Speed y SATA.
ASM1156 admite un puerto USB 3.2 Gen-I y dos puertos de dispositivo SATA, lo que permite PHY USB de hasta 5 Gbps en cumplimiento con las especificaciones USB 3.2 y permite interfaces de alta velocidad PHY Serial ATA de hasta 6 Gbps, siguiendo la Especificación Serial ATA Revisión 3.2.
ASM1156 integra la tecnología propietaria HydraTek, que admite JBOD y Clonación con operación de baja potencia y alta eficiencia. ASM1156 es útil para la expansión de puertos USB a SATA y el aumento del rendimiento, no solo para el diseño interno sino también para aplicaciones de almacenamiento externo.
Características Generales De ASM1156
- Microprocesador integrado de 8 bits con RAM y ROM de programa integradas
- Soporta SPI NVRAM para Aplicaciones Específicas del Proveedor del Controlador de Dispositivos USB
- Soporta interfaz I2C tanto en modo maestro como esclavo
- Soporta múltiples GPIOs para LEDs y Control de Energía de Almacenamiento
- Firmware descargable mediante comandos específicos del proveedor a través del puerto host SATA
- Soporte de control de ventilador
- Capaz de detección de conexión de unidad
- Regulador de conmutación de energía del núcleo integrado
- Soporta fuente de alimentación de E/S de 3.3V y fuente de alimentación del núcleo de 1.2V
- Soporta 25MHz con modo de cristal externo
- Paquete QFN de 8 mm x 8 mm y 64 pines
- Paquete Verde con Cumplimiento RoHS
Características USB De ASM1156
- Soporta Operación USB SuperSpeedPlus, USB SuperSpeed, High-Speed y Full-Speed
- Soporta la Clase de Almacenamiento Masivo, Especificación de Transporte en Bucle Abierto Revisión 1.3
- Soporta el Protocolo SCSI Adjunto Universal Especificación Revisión 1.0
- Cumple con la Especificación USB3.1 Revisión 1.0
- Cumple con la Especificación USB Revisión 2.0
Características Serial ATA De ASM1156
- Ancho de banda de señal del bus Serial ATA de hasta 6 Gbps
- Cumplimiento de PHY Serial ATA 1i/1m/1u/2i/2m/2u/3i/3u
- Soporta comando SATA NCQ
- Soporta unidades de más de 2 TB
- Arranque escalonado
- Soporte SATA Parcial/Slumber
- Capaz de apagado para cada unidad de almacenamiento
- Soporte de comandos SATA en banda
- Soporte de paso para comandos específicos del proveedor
- Cumple con la Especificación Serial ATA Revisión 3.2
- Soporta Control de Espectro Ensanchado de la interfaz USB3.0 y SATA para mejorar el rendimiento EMI
- Soporta el Conjunto de Comandos de Paquete ATA/ATAPI
- Soporta el modo de direccionamiento LBA48 ATA/ATAPI
- Los dispositivos SATA LBA de 28 bits no son compatibles debido a limitaciones del sistema operativo
Características HydraTek De ASM1156
- Soporta modo JBOD de hardware
- Monitoreo de unidades SMART

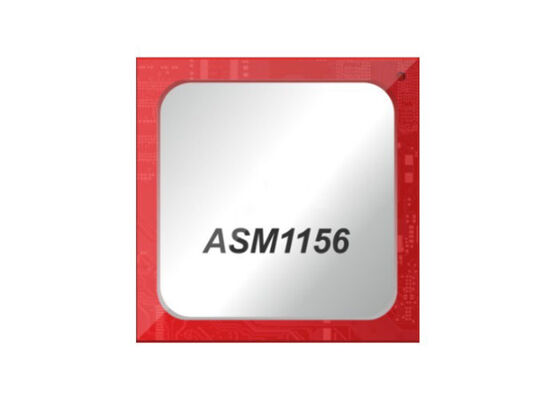

Foto del Producto De ASM1156
