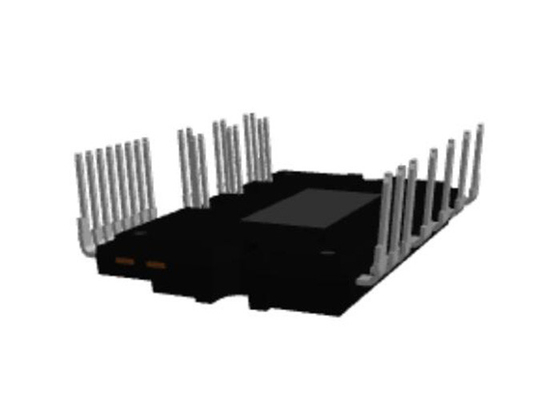

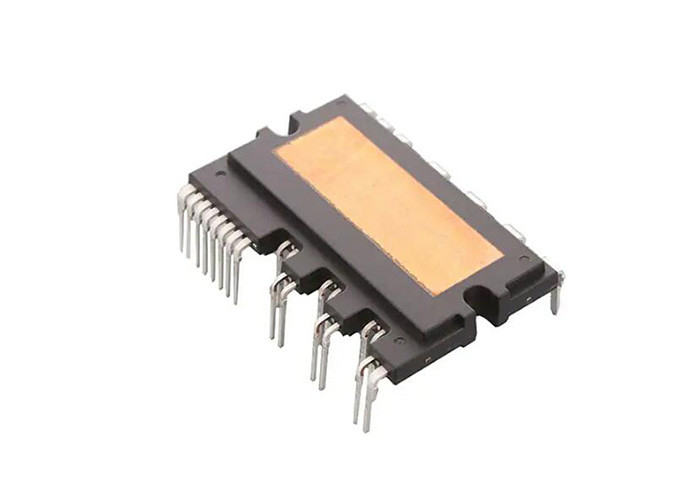

Módulos IGBT automotrices NFVA35065L32 Módulo de potencia inteligente NFVA35065 650V 50A

Inversor trifásico NFVA35065L32 Módulo de potencia inteligente automotriz NFVA35065 650V 50A

Descripción del producto de NFVA35065L32

NFVA35065L32 es un módulo automotriz SPM® avanzado que proporciona una etapa de salida de inversor de alto rendimiento y todas las funciones para vehículos híbridos y eléctricos.
NFVA35065L32 integra un controlador de compuerta optimizado de los IGBT integrados para minimizar la EMI y las pérdidas, al mismo tiempo que brinda múltiples funciones de protección en el módulo, incluidos bloqueos por bajo voltaje, apagado por sobrecorriente, monitoreo térmico del controlador IC e informes de fallas.El HVIC integrado de alta velocidad requiere solo un voltaje de suministro único y convierte las entradas de puerta de nivel lógico entrantes en señales de control de alto voltaje y alta corriente necesarias para controlar correctamente los IGBT internos del módulo.Los terminales IGBT negativos separados están disponibles para cada fase para admitir la más amplia variedad de algoritmos de control.

Especificación de NFVA35065L32

Características de NFVA35065L32

• SPM automotriz en paquete DIP de 27 pines
• AEC & AQG324 Calificado y PPAP Capaz
• Inversor IGBT trifásico de 650 V/50 A con controladores de compuerta integrados y protecciones
• IGBT de trinchera FS con clasificación de cortocircuito garantizado de 175 °C con baja Vce (sat) y conmutación rápida
• Excelente resistencia térmica con sustrato AlN DBC
• Pines de emisor abierto separados de IGBT de lado bajo para detección de corriente trifásica
• Fuente de alimentación con conexión a tierra única
• Sensor de temperatura LVIC incorporado para monitoreo de temperatura
• Clasificación de aislamiento: 2500 Vrms/1 min.

Aplicaciones de NFVA35065L32

• Motores auxiliares de alto voltaje para automóviles
• Clima e−Compresores
• Bombas de aceite/agua
• Cargadores Super/Turbo
• Aficionados a la variedad

Configuración de pines de NFVA35065L32

Ejemplo de circuito para la prueba de conmutación de NFVA35065L32

NFVA35065L32 - Orden de par de apriete de los tornillos de montaje
